一、概 览

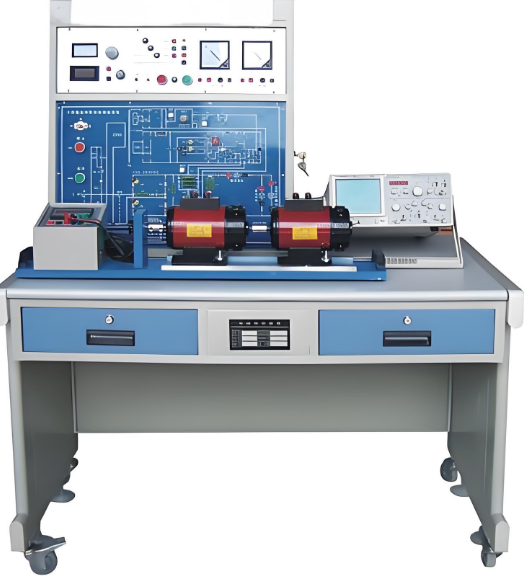

小容量晶闸管直流调速系统实训考核装置，选用通用的小容量晶闸管直流调速电路架构，其主电路采取单相桥式半控模式，系统融入电压负反馈与电流正反馈控制手段，并且配备电流截止负反馈环节以及串联微分校正网络。该装置严格遵循国家应用《职业标准》以及中华人民共和国劳动与社会保障部颁发的 “实训设备行业标准” 进行设计与制造，极为契合各类中等职业技术学校、劳动培训及技能鉴定单位开展教学培训工作，以及维修电工的中 / 高级实操考核与技能鉴定需求。

尤为值得一提的是，小容量晶闸管直流调速系统实训考核装置预留有扩展接口，内置漏电保护功能，还配备专门的故障设置箱。如此一来，使用者可自行筹备机组，进而搭建单闭环有静差直流调速控制系统，同时能够依据教学、考核的具体要求，随机灵活地设置故障点，为教学与考核的多样化、个性化提供了有力支撑。

二、技术指标特性

输入电源：三相四线 (380V ± 10％ 50Hz)，适配常见的三相供电网络，保障装置稳定运行。

交流电源：单相 AC220V 50Hz，满足部分特定电路元件或功能模块对交流电源的需求。

整流输出电压：DC 180V，为后续直流调速系统提供稳定的直流电压基础。

最大输出电流：DC2A，限定了装置的电流输出上限，确保在安全、稳定的电流范围内运行。

励磁电压：DC180V，为励磁相关设备提供适配的电压条件。

调速范围：D = 10，意味着该装置能够实现较为宽泛的转速调节区间，满足不同实验、实训场景对转速多样性的要求。

静差率 S 小于或等于 10%，体现了装置在调速过程中的精度控制能力，确保转速的稳定性，减少转速波动误差。

工作环境温度范围 - 10℃至 + 40℃，相对湿度小于 85%（25℃），海拔小于 4000 米，这样的环境适应性使得装置在绝大多数常规室内外教学、实训场地都能正常工作，不受地域、气候条件的过多限制。

装置容量小于或等于 1.5KVA，秉持节能高效的设计理念，在满足功能需求的同时，降低能源消耗与使用成本。

三、装置基础配置详情

DMO1 电源控制屏

(1) 交流电源：具备三相～380V 电源输出，且设有输出短路保护机制，有效防止因短路引发的设备损坏、安全事故等问题，确保电源供应的稳定性与安全性。

(2) 直流电源：提供 220V / 0.5A 直流励磁电源，专为直流发电机提供励磁动力支持，并且配备数字显示功能，使用者能够直观、精准地掌握励磁电源的实时参数。

(3) 测量式仪表

交流电压表一只：借助下方的波段开关，可便捷切换指示三相电网输入线电压，精度高达 1.0 级，为电网电压监测提供可靠依据。

直流电压表一只：采用镜面精密指针式设计，量程为 ± 300V，精度同样达到 1.0 级，精准测量直流电压数值。

直流电流表一只：带镜面精密指针式构造，量程 ± 2A，精度 1.0 级，可实时、精确反映直流电流大小，助力实验数据采集与分析。

(4) 故障设置箱：能够设置不少于 10 个故障点，满足复杂教学、考核场景下对故障模拟、排查训练的需求，有效提升学员的故障诊断与修复技能。

(5) 人身安全保护体系：涵盖电压型漏电保护器、电流型漏电保护装置，搭配安全可靠的实训连接线及插座，同时在控制屏两侧设置单相三极 220V 的电源插座及三相四极 380V 的电源插座等，全方位保障操作人员在实验、实训过程中的人身安全，消除潜在的触电风险。

DM02 实训桌

实训桌选用铁质双层亚光密纹喷塑结构，桌面采用防水、防火、耐磨高密度板打造，坚固耐用且美观大方。设有两个大抽屉，为工具存放、部件收纳以及资料整理提供了充足空间，便于实验过程中的物品取用与管理。此外，桌体底部配备四个万向轮和四个固定调节机构，既方便移动至不同教学、实训场地，又能在使用时稳固固定，满足多样化的场地布置需求。

DQ03 - 1 不锈钢电机导轨、1024 光码盘测速系统及智能数显转速表

包含日本欧姆龙 1024 光电编码器、智能数显转速表以及用于固定电机的不锈钢导轨等关键部件。其中，不锈钢导轨平整度优异，无应力变形，加工精细，同心度极佳，互换性良好，能够确保电机与电机之间连接的同心度偏差控制在极小范围（不超过 ± 5 丝），有效减少电机运行时的振动与噪声，保障实验参数的典型性与准确性，为实验、实训提供稳定可靠的电机运行环境。

DQ09 直流并励电动机：作为直流调速系统中的核心动力部件，为各类实验、实训项目提供动力输出，验证调速控制策略的实际效果。

DQ07 - 1 直流发电机：可充当模拟负载，模拟实际工况下的负载变化，与直流并励电动机协同工作，构建完整的直流调速系统实验场景，帮助学员深入理解系统在不同负载条件下的运行特性。

DQ26 - 1 电阻负载箱：提供可调节的电阻负载，进一步丰富实验、实训的负载条件变化，辅助学员研究不同负载对直流调速系统性能的影响。

YY07 实验连接线

依据不同实验项目的特性差异，精心配备两种实验联接线。强电部分采用高可靠护套结构手枪插连接线，其内部由无氧铜抽丝制成如发丝般细的多股线，质地超软，外包丁晴聚氯乙烯绝缘层，具备柔软、耐压高、强度大、防硬化、韧性好等诸多优势，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠，杜绝触电隐患；弱电部分采用弹性铍轻铜裸露结构联接线，且两种导线都只能与相应内孔的插座适配，极大地提高了实验的安全性与合理性，确保实验线路连接的精准、稳定。

四、实训项目概览

深入研习单结晶体管原理与应用，让学员从理论根源上掌握这一关键电子元件的工作机制，为后续电路调试奠定基础。

开展单结晶体管触发电路的调试与测量实训，通过实际操作，让学员熟练掌握触发电路的调试技巧，精准测量相关电路参数，提升电路实操能力。

进行单闭环有静差直流调速控制系统操作实训，使学员亲身体验系统的启动、运行、调速等全过程操作，熟悉系统的基本控制流程。

实施单闭环有静差直流调速控制系统参数的测量实训，培养学员对系统关键参数的监测与分析能力，通过数据解读深入理解系统性能。

组织单闭环有静差直流调速控制系统故障的检修实训，模拟各类故障场景，锻炼学员的故障排查、诊断与修复技能，提升应对实际问题的能力。

五、装置配备明细清单

DMO1 电源控制屏 1 件，作为整个装置的电力供应与控制核心部件，不可或缺。

DM02 实训桌 1 张，为实验操作提供稳定、便捷的平台支撑。

DQ03 - 1 电机导轨，1024 光码盘测试系统，智能数显转速表 1 套，构建精准的电机测速与运行监测环境。

DQ09 直流并励电动机 1 台，驱动实验、实训项目的动力之源。

DQ26 - 1 可调电阻箱 1 件，丰富实验负载条件，辅助系统性能研究。

DQ07 - 1 直流发电机（模拟负载） 1 台，模拟实际工况，完善实验场景。

YY07 实训连接线及配件 1 套，保障实验线路连接的安全、可靠与高效。
