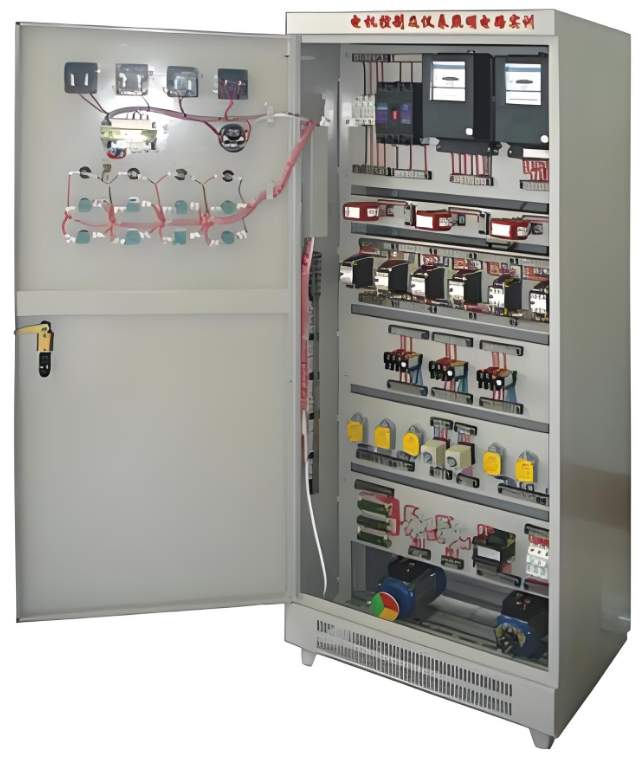

电机控制及仪表照明电路实训考核装置（柜式、双面）

电机控制及仪表照明电路实训考核装置（柜式、双面）

一、总 述

电机控制及仪表照明电路实训考核装置，是依据劳动和社会保障部所颁布的 “工人等级标准” 以及 “职业技能鉴定” 规范精心打造而成。它将培训、理论学习、实际操作以及考核鉴定完美融合，是一款多功能的专业设备。此装置以实际应用中的配电柜作为核心主体，巧妙利用柜体的双面空间，进行科学、合理的布局，同时配备性能可靠的各类元器件。它既能够充当《工厂电气控制》、《电机拖动》等电路操作实训的得力工具，又完全契合维修电工初、中、高级技能考核的各项内容标准，为电气领域的人才培养与技能评定提供了坚实支撑。

二、优 势 亮 点

在配电柜内部，早已安装了熔断器、钮子开关、交流接触器、直流接触器、时间继电器、按钮开关、信号指示灯、热继电器等丰富多样的实训元器件。值得一提的是，所有器件的接线工作统一在接线端子排上完成，如此一来，便有效规避了因长期在器件自身进行走线而致使器件损坏的风险，并且借助走线槽实现了工艺布线，让线路布局更加规整、美观，也便于后期的维护与检修。

该装置在关键部件的选用上极为考究，交、直流接触器以及热继电器均选用法国施耐德原装进口产品，接线端子和走线槽同样采用进口优质产品，这不仅保障了设备的高性能与稳定性，更确保了长期使用过程中的可靠性，大大减少了因部件故障而带来的停机维修时间，提升了实训与考核的效率。

三、核 心 技 术 参 数

电源输入：支持三相四线（或三相五线）～380V±10% 、50Hz 的交流电接入，能够适应较为广泛的供电环境，确保设备在不同场所的正常运行。

工作条件：可适应的温度范围为 -10℃～+40℃ ，相对湿度小于 85%（在 25℃环境下），海拔高度低于 4000m ，这样的环境适应性使得设备无论是在常温常压的室内实验室，还是在一些条件相对苛刻的工业现场教学场景中，都能稳定发挥作用。

外形规格：整体外形尺寸为 800mm ×600mm ×1900mm ，紧凑而合理的设计，既不会占用过多的场地空间，又能保证内部元器件的充足布局，方便学员在操作过程中的走动与观察。

装置功率：其容量小于 1.5kVA ，属于低功耗设备，在满足各类实训与考核功能需求的同时，有效降低了能源消耗，符合当下节能环保的理念。

四、实 训 内 容 详 览

三相异步电动机的直接启动操控实训，让学员直观感受电机启动瞬间的电气特性与机械响应。

三相异步电动机接触器点动控制电路实训，掌握点动控制的精准操作与电路原理。

实现三相异步电动机的两地远程控制实训，理解远距离操控电机的电路设计与实现方式。

深入学习接触器联锁的正反转控制电路，明晰正反转切换过程中的电气联锁保护机制。

探索双重联锁的正反转控制电路，进一步提升电路安全性与可靠性设计思维。

开展三相异步电机的手动顺序控制电路实训，培养多电机协同工作的顺序控制能力。

进行三相异步电机的自动顺序控制电路实训，借助自动化控制手段实现电机群组的有序运行。

掌握 Y-Δ 启动自动控制电路，了解降压启动在大功率电机启动时的节能与保护优势。

研习能耗制动的控制电路，认识电机制动过程中的能量转换与控制要点。

钻研反接制动控制电路，对比不同制动方式的特点与适用场景。

操作工作台自动往返控制电路，理解行程控制在自动化生产中的应用。

实践三相异步电动机正反转点动控制电路，将正反转与点动控制灵活结合运用。

完成带有点动的自动往返控制电路实训，提升复杂电路综合设计与操作能力。

熟练三相异步电动机接触器自锁控制电路，掌握电机持续运行的自锁原理与应用。

精通三相异步电动机单向点动控制电路，强化点动控制在单向电机驱动场景下的运用。

探索串电阻降压起动控制电路，知晓降压启动的另一种实现路径及其原理。

学习接触器控制双速电动机的控制线路，掌握电机变速控制的基础电路架构。

钻研时间继电器控制双速电机的控制线路，利用时间控制实现电机转速的智能切换。

剖析 C620 车床电气控制线路，了解工业机床电气控制的经典案例。

解读电动葫芦电气控制线路，掌握起重设备电气控制的要点。

探究 Y3150 滚齿机控制电路，熟悉精密加工设备的电气控制系统。

实践并励直流电动机电枢回路串电阻二级起动控制，掌握直流电机多级启动的技巧。

实现并励直流电动机的正反转控制电路，理解直流电机转向控制的独特方法。

操作并励直流电动机电枢回路串电阻调速电路，掌握直流电机调速的电阻控制策略。

研习并励直流电动机励磁调速电路，探索通过励磁变化实现调速的技术路径。

进行白炽灯电路的规范接线实训，掌握简单照明电路的连接方法。

完成日光灯电路接线实训，了解日光灯电路的特殊元件与接线要点。

实现触摸开关控制白炽灯电路接线，体验智能开关在照明控制中的便捷性。

完成声控开关控制白炽灯电路接线，感受声音感应控制的奇妙应用。

操作人体感应开关控制白炽灯电路接线，掌握人体红外感应技术在照明领域的运用。

实现两地控制一盏灯接线电路，拓展照明控制的灵活性与实用性。

搭建楼灯控制接线电路，模拟楼宇照明控制系统的基础架构。

掌握单相电度表直接接线电路，学会电能计量的直接接入式接线方法。

精通单相电度表间接接线电路，了解电能计量的间接接入方式及其应用场景。

熟练三相三线电度表直接接线电路，掌握三相电能计量的直接接线技巧。

掌握三相三线电度表经电流互感器电路，理解互感器在大电流电能计量中的作用与接线要点。

学会功率因数表接线电路，认识功率因数监测与调整的电路基础。

掌握电压表、电流表接线电路，能够准确进行电气参数测量的电路连接。

实现一只电流互感器用于单相回路的控制电路接线，了解互感器在单相电路中的特殊应用。

搭建三只电流互感器接成星型接线电路，掌握互感器星型接法在三相电路中的应用。

完成三只电流互感器接成三角型接线电路，理解互感器三角型接法的特点与用途。

熟练电流互感器与电流表配用接线电路，确保电流测量的准确性与安全性。

掌握万能转换开关和电压表测量三相电压接线，学会灵活运用转换开关进行三相电压监测。

五、配套实训电机 详 情

配备三相鼠笼式异步电动机，作为三相异步电机控制实训的基础动力源，满足多种启动、运行与控制方式的实践需求。

同样配置三相鼠笼式异步电动机，为复杂控制电路实训提供充足的硬件支持，确保学员有足够的操作机会。

引入三相双速异步电动机，助力学员探索电机变速控制领域的知识与技能，拓宽电气控制视野。

搭载直流并励电动机，为直流电机相关的启动、调速、正反转等控制实训提供核心设备保障，让学员全面掌握直流电机的操控要领。
