一、综合概述

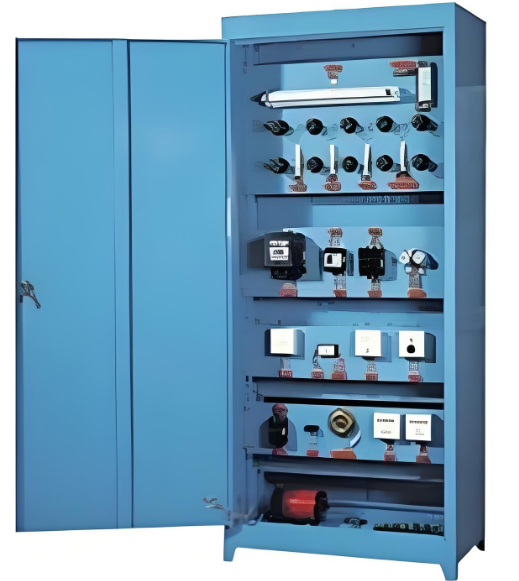

仪表照明电路实训考核装置，乃是依据劳动和社会保障部所颁发的 “工人等级标准” 以及 “职业技能鉴定” 规范精准设计而成，是一款集培训、理论学习、实际操作与考核鉴定等多元功能于一体的卓越设备。此装置匠心独运，以实际应用中的配电柜作为核心主体，巧妙且充分地利用柜体双面空间，展开科学合理布局，精心配置可靠性极高的元器件。无论是电工仪表的操作实训，还是照明电路相关实践，它都能完美适配，并且还可担当起初、中、高级电工技能考核的重任，堪称电工领域人才培养与技能评定的得力助手。

二、显著特点

丰富元件配置：柜内巧妙安置了单联开关、双联开关、单三相电度表、照明灯、日光灯等各式各样的实训元器件，种类齐全，满足多样化实训需求。

便捷接线设计：尤为突出的是，所有器件的接线工作统一在接线端子排上有序开展，如此一来，便有效规避了因长时间在器件本身上进行走线操作，进而导致器件受损的问题，极大延长了元器件使用寿命。同时，借助走线槽实现工艺布线，线路规整有序，不仅美观大方，更便于后期检修维护，展现出精湛的工艺设计水准。

三、精准技术参数

电源适配：输入电源为三相四线（或三相五线）～380V±10% ，50Hz，能够稳定适应常规工业用电环境，确保设备正常运行。

环境适应性：工作环境要求温度处于 -10℃～ +40℃ 区间，相对湿度在 25℃时＜85%，海拔高度＜4000m，这样宽泛且合理的环境适应性指标，使其能够在大多数室内工作场所稳定部署，不受地域、气候等因素过多制约。

外形规格：外形尺寸精准设定为 800mm×600mm×1700mm，体积适中，既不会占据过多场地空间，又能保证内部元器件布局合理，操作便捷。

容量控制：装置容量＜1.5kVA，功耗较低，节能高效，符合现代电气设备节能环保的发展趋势，同时也降低了对供电系统的负荷要求。

四、多元实训项目涵盖

基础照明电路实训：

白炽灯电路接线，作为照明电路的基础入门项目，帮助学员熟悉最简单的电路连接方式。

日光灯电路接线，相较于白炽灯电路，引入了镇流器等更多元件，进一步加深学员对电路原理的理解与实践操作能力。

智能照明控制实训：

触摸开关控制白炽灯电路接线，让学员接触前沿的触摸感应控制技术在照明领域的应用，提升电路设计创新思维。

声控开关控制白炽灯电路接线，探索声音信号控制照明的奇妙原理，掌握声控电路搭建技巧。

人体感应开关控制白炽灯电路接线，学习人体红外感应技术如何实现自动照明控制，拓宽智能控制知识面。

多控照明电路实训：

两地控制一盏灯接线电路，掌握如何通过多个控制点实现对同一盏灯的便捷操控，适用于楼梯、走廊等场景照明控制，增强实际应用能力。

楼灯控制接线电路，模拟楼宇照明复杂控制系统，综合运用多种开关、控制器件，培养系统性电路设计与调试能力。

电度表接线实训：

单相电度表直接接线电路，熟悉单相电度表最基本的接线方法，为电能计量相关知识学习打下基础。

单相电度表间接接线电路，深入了解电度表在不同接线方式下的工作原理与应用场景，提升电能计量实践技能。

三相三线电度表直接接线电路，掌握三相电度表的直接接线操作，开启三相电能计量学习篇章。

三相三线电度表经电流互感器电路，学会运用电流互感器拓展电度表量程，精准计量大功率三相负载电能消耗。

仪表接线综合实训：

功率因数表接线电路，理解功率因数概念并掌握功率因数表接线方法，为电力系统功率分析提供实践支持。

电压表、电流表接线电路，熟练掌握电压、电流测量仪表在电路中的正确接线，确保电气参数测量准确可靠。

一只电流互感器用于单相回路的控制电路接线，探索电流互感器在单相电路中的独特应用，提升对互感器功能的灵活运用能力。

三只电流互感器接成星型接线电路，学习三相系统中星型接法的电流互感器接线及其在电力监测、保护中的关键作用。

三只电流互感器接成三角型接线电路，深入研究三角型接线的电流互感器电路特点与优势，丰富三相电路知识体系。

电流互感器与电流表配用接线电路，掌握电流互感器与电流表协同工作的接线要点，实现大电流精确测量。

万能转换开关和电压表测量三相电压接线 ，学会运用万能转换开关灵活切换电压表测量三相电压，提升三相电测量操作技能与电路设计灵活性。
