网络化智能型维修电工电气控制技能实训考核装置

网络化智能型维修电工电气控制技能实训考核装置

一、卓越功能呈现

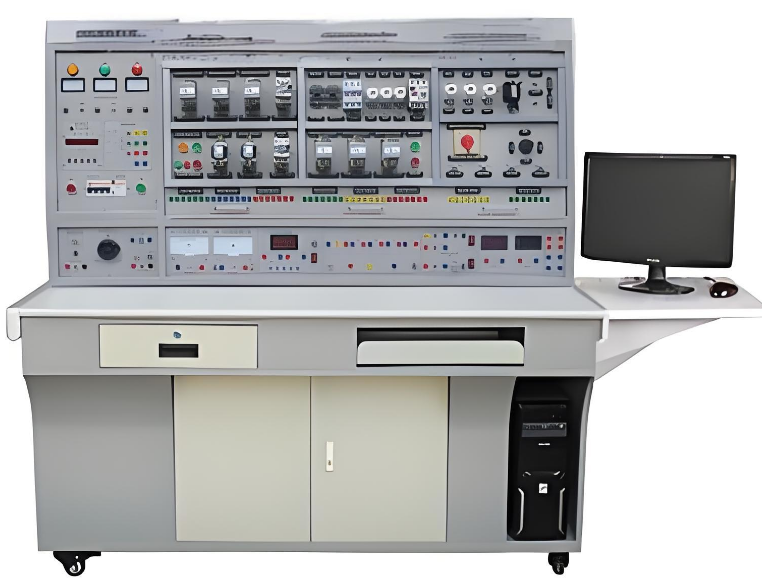

匠心构造：此实训台精妙融合实训屏（内置稳定电源）、实训桌以及实训储物柜三大核心部分，以高品质钣金喷塑精心打造主体框架，坚实耐用且美观大方。实训屏下部作为电源箱主控关键区域，专注于实训台电源的精准显示与智能控制，底部与左侧则是电源箱的输出端口，便捷输出外用电源，全力满足实训需求。电源箱内部布局科学合理，依次配备电源保护装置、醒目电源指示、便捷控制装置、高效整流桥以及稳定电源输出，全方位保障电源使用安全与高效。实训屏上部与下部独具匠心地设有凹槽，二者巧妙组合，形成维修电工通用挂板的稳固固定结构，当实训内容需要灵活调整、移动挂板时，可在槽中顺滑滑动，无缝适配各类实训场景。

桌面升级：实训桌桌面采用 25mm 麻灰色高密度层压板精心封边特制，绝缘性能卓越超群，有效提升绝缘等级，为实训操作筑牢安全防线。实验桌底部更是贴心装配至少 4 个导向轮，使得实训台架移动轻松自如，随时随地满足不同实训场地布局需求。

实用设计：实验桌采用铁质双层亚光密纹喷塑结构，桌面选用防火、防水、耐磨高密度板，结构坚如磐石，造型典雅大气。桌子上部左边精心设置一个抽屉，便于收纳小型实训工具；右边配备键盘托架，方便电脑操作。下部左边设有宽敞双开门存储柜，为实验模块提供充足存储空间；右边专属打造电脑主机放置柜，确保设备安置有序。

多元功能集成：设备以先进的钣金喷塑工艺为主导，至少涵盖电源保护、精准控制、多样输出类型、高效实验管理、实时监控等强大功能。基本框架不仅稳固可靠，而且美观大方，能够依据教学与实训的多元需求，灵活悬挂不同挂板，轻松完成广泛且丰富的教学内容与实训项目，为电气实训教学提供一站式解决方案。

二、丰富实训项目涵盖

电机基础控制实训：

电动机点动与连续转动电路连接实训，助力学员掌握电机启停基础操作。

按钮联锁的电动机正、反转电路连接实训，深度理解电机转向控制逻辑。

接触器联锁的电动机正、反转电路连接实训，进一步强化正反转控制技能。

接触器和按钮双重联锁的电动机正、反转电路连接实训，确保电机控制的高可靠性。

电机启动控制实训：

电动机定子绕组串联电阻启动控制电路连接实训，探索电机启动电流控制方法。

按钮切换的 Y－△启动控制电路的连接实训，学习星三角降压启动技巧。

时间继电器切换的 Y－△启动控制电路的连接实训，精准掌握时间控制下的电机启动策略。

电机制动与行程控制实训：

电动机反接制动控制电路连接实训，了解电机快速制动原理。

电动机往返行程控制电路连接实训，掌握行程控制在自动化生产中的应用。

电机顺序与定时控制实训：

电动机顺序启动控制电路连接实训，实现多电机协同工作的有序启动。

电动机定时运转控制电路连接实训，学会运用时间控制电机运行时长。

双速电机控制实训：

按钮切换的双速电动机控制电路连接实训，感受电机变速操控乐趣。

时间继电器切换的双速电动机控制电路连接实训，精准调控电机转速切换时机。

机械电气控制综合实训：

简单生产机械电气控制电路连接实训，将电机控制融入实际生产场景。

交流电动机的调速实训，拓展电机调速应用领域。

设备故障排查实训：

车床电气控制电路单元常见故障的检查与排除（16 个故障点），从实践中提升故障诊断能力。

T68 镗床电气控制电路单元常见故障检查与排除，（16 个故障现象），应对复杂镗床电气故障挑战。

X62W 铣床电气控制电路单元常见故障的检查与排除（16 个故障现象），攻克铣床电气故障难题。

电动葫芦电气控制电路单元常见故障的检查与排除（16 个故障现象），保障起重设备电气安全。

智能控制实训：

面板功能参数设置和操作实训，熟悉设备智能化操控界面。

变频器对电机点动控制、启停控制，开启电机变频控制新篇章。

电机转速多段控制，实现电机转速精细化管理。

PLC 与变频器的综合控制实训，融合前沿控制技术提升系统集成能力。

基于模拟量控制的电机开环调速，探索模拟信号调速奥秘。

基于面板操作的电机开环调速，便捷操控实现电机调速需求。

变频器的保护和报警功能实训，确保变频器稳定运行与故障预警。

详细故障现象示例：

车床电气控制电路故障现象：

全部电机均缺一相，所有控制回路失效，引发设备全面瘫痪。

主轴电机缺一相，影响主轴正常运转。

主轴电机再次出现缺一相情况，凸显故障排查难度。

M2、M3 电机缺一相，控制回路失效，导致部分功能失灵。

冷却泵电机缺一相，冷却系统异常。

冷却泵电机重复缺一相故障，考验维修技巧。

刀架快速移动电机缺一相，影响加工效率。

刀架快速移动电机又现缺一相问题，增加故障复杂性。

除照明灯外，其它控制均失效，照明成唯一 “幸存” 功能。

控制回路失效，设备操作陷入僵局。

指示灯亮，其它控制均失效，误导性故障表象。

主轴电机不能起动，核心部件罢工。

除刀架快移动控制外其它控制失效，局部故障影响整体。

刀架快移电机不启动，刀架快移动失效，加工流程受阻。

机床控制均失效，设备完全 “停工”。

主轴电机启动，冷却泵控制失效，QS2 不起作用，关联故障挑战维修智慧。

铣床电气控制电路故障现象：

主轴电机正、反转均缺一相，进给电机、冷却泵缺一相，控制变压器及照明变压器均没电，多部件同时 “沦陷”。

主轴电机无论正反转均缺一相，持续困扰主轴运转。

进给电机反转缺一相，进给动作异常。

快速进给电磁铁不能动作，影响加工速度。

照明及控制变压器没电，照明灯不亮，控制回路失效，陷入黑暗与失控。

控制变压器没电，控制回路失效，关键部件 “断电”。

照明灯不亮，照明故障单独出现。

控制回路失效，操作受阻。

控制回路再次失效，故障反复。

主轴制动失效，安全隐患凸显。

主轴不能启动，核心功能缺失。

主轴再次不能启动，排查难度升级。

工作台进给控制失效，加工精度受影响。

工作台向下、向右、向前进给控制失效，局部进给故障。

工作台向后、向上、向左进给控制失效，全方位进给难题。

两处快速进给全部失效，快速加工无从谈起。

T68 镗床电气控制电路故障现象：

所有电机缺相，控制回路失效，设备陷入全面危机。

主轴电机及工作台进给电机，无论正反转均缺相，控制回路正常，奇特故障组合。

主轴正转缺一相，影响正转加工。

主轴正、反转均缺一相，双向运转受阻。

主轴电机低速运转制动电磁铁 YB 不能动作，制动失控风险。

进给电机快速移动正转时缺一相，快速进给异常。

进给电机无论正反转均缺一相，进给陷入困境。

控制变压器缺一相，控制回路及照明回路均没电，多回路故障。

主轴电机正转点动与启动均失效，核心操作失灵。

控制回路全部失效，设备完全失控。

主轴电机反转点动与启动均失效，反向操作障碍。

主轴电机的高低速运行及快速移动电机的快速移动均不可启动，多功能瘫痪。

主轴电机的低速不能启动，高速时，无低速的过渡，变速故障。

主轴电机的高速运行失效，高速加工无望。

快速移动电动机，无论正反转均失效，移动功能丧失。

快速移动电动机正转不能启动，单向移动受阻。

电动葫芦电气控制电路故障现象：

吊钩电机和移动电机均缺一相，双重电机故障。

吊钩电机和移动电机均缺一相，显示及控制回路均失效，全面故障爆发。

吊钩上升时，制动电磁铁失效；吊钩下降时，吊钩电机缺一相，危险工况出现。

移动电机缺一相，移动受阻。

移动电机后移时缺一相，单向移动故障。

显示及控制回路失效，操作与监控失灵。

指示灯不亮，控制回路失效，视觉与操控双重问题。

按下 SB1，KM1 线圈不吸合，电路启动故障。

按下 SB1，KM1 线圈再次不吸合，故障复现。

吊钩下降及前后移动控制失效，关键操作失控。

按下 SB2，KM2 线圈不吸合，另一电路启动难题。

前后移动控制失效，移动功能受限。

按下 SB3，KM3 线圈不吸合，持续电路故障。

按下 SB3，KM3 线圈又不吸合，故障顽固。

三、精准技术指标剖析

外观尺寸：外型整体尺寸精准定格在 1900mm×700mm×1790mm，空间布局合理，适配各类实训场地。

台架材质：实训台架采用优质钣金结构，强度与稳定性兼具，为实训设备长久运行奠定坚实基础。

电源、仪器控制屏：

控制屏采用铁质双层亚光密纹喷塑结构，搭配铝质面板，质感非凡。为实验全方位提供交流电源、高压直流电源、低压直流电源及各类精密测试仪表等。

主控功能板：

三相四线电源输入，经漏电保护器严密防护后，通过总开关，由接触器结合起、停按钮实现便捷操作，确保用电安全。

设有 450V 指针式交流电压表三只，实时、精准指示电源输入的三相电压，为电源监测提供直观依据。

定时器兼报警记录仪（服务管理器），平日作为时钟精准计时，具备设定实验时间、定时报警、果断切断电源等强大功能；还能自动记录由于接线或操作错误引发的漏电告警、仪表超量程告警总次数，为学生实训技能考核树立统一、科学的标准。

交、直流电源：

励磁电源：稳定输出直流 220V/0.5A，配备可靠短路保护，保障励磁设备安全运行。

电枢电源：提供直流 0～220V/2A 连续可调电源一路，短路保护功能时刻待命，满足多样化电枢供电需求。

直流稳压电源：±12V/0.5A 两路，＋5V/0.5A 一路，具备短路软截止自动恢复保护特性，确保直流稳压供电稳定可靠。

交流电源：①、设有变压器一组，变压器原边依据不同接线需求可灵活接入 220V 或 380V 交流电源，合上开关后，变压器副边即刻输出 36V、110V、20V、20V、12V、6.3V 的交流电压，满足多元电压需求；②、设有单相调压器一组，轻松实现交流 0～250V 可调电压输出；③、控制屏设有单相三极 220V 电源插座及三相四极 380V 电源插座，方便外接设备供电。

交、直流仪表：

交流电压表：0～500V 带镜面交流电压表一只，精度高达 1.0 级，读数清晰准确。

交流电流表：0～5A 带镜面交流电流表一只，精度 1.0 级，具备超量程报警、醒目指示、紧急切断总电源等多重功能，全方位守护实验安全。

功率、功率因数表：由微电脑、高精度 A/D 转换芯片和全数显电路精妙构建。通过键控、数显窗口实现流畅人机对话功能控制模式。为拓展测量范围、提升测试精度，在硬、软件上均分八档区域，自动判断、智能换档。功率测量精度 1.0 级，电压、电流量程分别为 450V、5A，测量功率因数时还能自动判断负载性质（感性显示 “L”，容性显示 “C”，纯电阻不显示），可储存 15 组数据，供随时查阅、分析。

直流电压表：直流数字电压表 1 只，测量范围 0～300V，三位半数显，输入阻抗为 10MΩ，精度 0.5 级，精准测量直流电压。

直流电流表：直流数字电流表 1 只，测量范围为 0～5A，三位半数显，精度 0.5 级，超量程报警、指示、切断总电源等功能一应俱全，确保直流电流测量安全。

整流二极管：IN5408 四只，为整流电路提供稳定保障。

实验桌：

实验桌沿用铁质双层亚光密纹喷塑结构，桌面选用防火、防水、耐磨高密度板，结构稳固，造型美观大方。桌子上部左边精心配备一个抽屉，方便收纳琐碎物品；右边设置键盘托架，助力电脑操作便捷性。下部左边设有宽敞双开门存储柜，实验模块存储井然有序；右边专属打造电脑主机放置柜，设备安置有条不紊。
