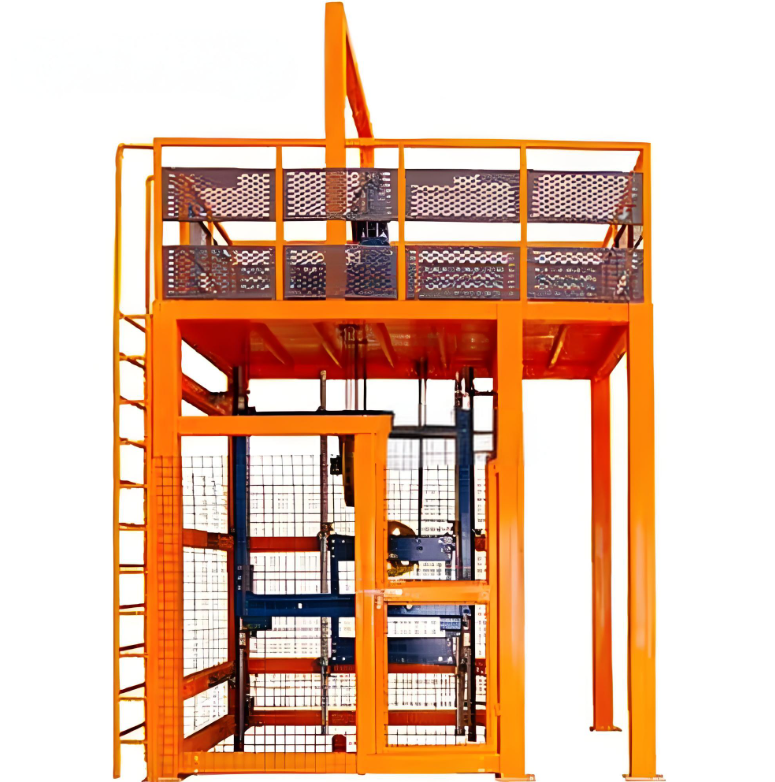

电梯曳引机-限速器安全钳联动保护教学演示装置

电梯曳引机-限速器安全钳联动保护教学演示装置

本实训装备精准模拟了电梯限速器与安全钳的制动停止流程，其周围设有安全护栏以确保操作安全。整体高度大约为3.8米，并配备了油压自复位式缓冲器，限速器与安全钳均严格遵循国家电梯标准制造。

一、构造特性

1. 电梯井道平台采用了坚固的钢结构设计，外观简洁清晰，易于理解。

2. 设计理念上，该设备采用了模块化构造，依据电梯的安装工艺标准，特别定制了教学实训模式。

3. 实训装备内部均为真实电梯部件，确保学生所学知识与实际电梯操作无缝对接。

4. 通过模拟真实电梯环境，不仅安装工艺与实际一致，还能让学生更方便地进行电梯维护与保养的实操练习。

5. 该装置运用了真实的电梯部件，创新的框架设计让学生能直观观察曳引系统的内部结构，更有效地掌握其运行原理，同时方便进行实际的安装与维护。此外，学生还可以通过此装置进行电梯的人工盘车训练，并学习相关要点。学生还可以参考图纸，利用模拟井道框架进行电梯井道布局与导轨安装的实践。

二、技术参数

1. 设备总重量不超过600公斤。

2. 设备的外形尺寸为3200毫米（长）×3000毫米（宽）×3800毫米（高）。

3. 限速器的下行机械动作速度不超过0.75米/秒。

4. 安全钳的动作速度不超过1米/秒。

5. 曳引机的额定速度为0.4米/秒。

6. 曳引机的额定载重量为450公斤。

7. 曳引机的防护等级达到IP41。

三、实训内容

1. 安装与调整T型导轨（轿厢导轨）。

2. 安装与调整对重导轨。

3. 安装与调整曳引机的机架。

4. 安装与调整曳引机本体。

5. 安装轿厢的龙门架。

6. 在T型导轨上安装导靴。

7. 安装安全钳的连杆机构。

8. 安装对重框。

9. 安装限速器装置。

10. 悬挂曳引绳。

11. 安装与调整涨紧装置。

12. 在T型导轨下安装导靴。

13. 调整安全钳与下导靴。

14. 联动调整限速器与安全钳。

15. 维护与保养导轨与导靴。

16. 维护与保养曳引机。

17. 维护与保养曳引绳。

18. 维护与保养限速器与安全钳。

19. 进行人工盘车的实操训练。
