电梯安装、维修与保养实训考核装置

电梯安装、维修与保养实训考核装置

设备综述

电梯安装维修与保养实训考核系统是一款专为电梯行业人才培养设计的实训平台，它基于真实电梯的维护和保养需求进行开发，适用于各类职业院校、技工学校电梯安装与维保、楼宇自动化、机电自动化等相关专业，同时也适用于职业资格鉴定中心和培训考核机构。

一、设备构成

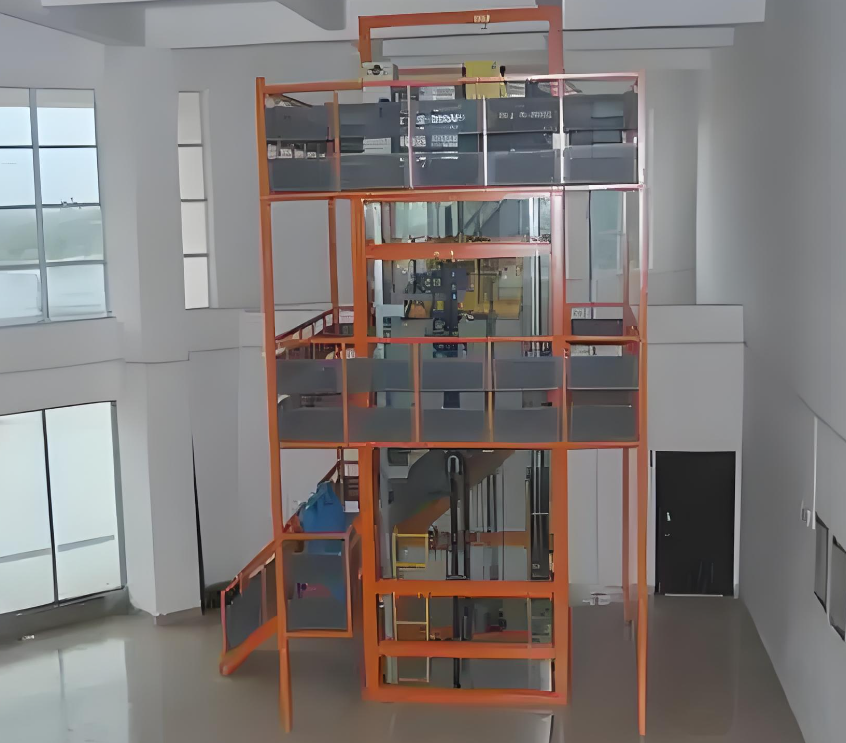

整个实训系统采用与真实电梯相同的部件构成，包括导轨、轿厢、厅门、轿厢门、限速器、对重装置等核心组件，均选用真实或配套机构。控制部分则配备了全数字化的微机控制系统（VVVF），曳引机则采用先进的永磁同步电动机驱动，同时系统还设置了多个故障点，供学生实训时检测与修复。

二、技术参数概览

1. 工作电源：三相五线制，电压范围AC380V/220V±7.5%，频率50Hz。

2. 设备尺寸：长4500mm、宽3700mm、高7500mm。

3. 厅门净尺寸：800mm×1300mm。

4. 轿厢净尺寸：1000mm×1000mm×1400mm。

5. 提升高度：3600mm。

6. 额定速度：0.2m/s（可调）。

7. 开门型式：中分开门。

8. 控制方式：集选变频控制。

9. 安全保护：具备接地保护、过流、过载、漏电保护及防摔、防撞功能，符合国家标准。

10. 最大功率消耗：不超过1.6KW。

三、功能特性详解

1. 结构真实性：实训系统完全模拟真实电梯的构造，包含曳引系统、导向系统、轿厢系统、门系统、重量平衡系统、电力拖动系统、电气控制系统及安全保护系统，确保学生能够在真实环境中学习。

2. 实训便捷性：采用钢结构支架模拟井道，结合真实的电梯部件，营造出逼真的实训环境。这种源于真实、高于真实的设计理念，为教学提供了直观、便捷的实训平台。

3. 教学全面性：传统实训设备往往过于简化，导致教学与实际脱节。而本系统采用主流的永磁同步电动机驱动和全数字化的微机控制系统，结合真实的电梯部件，确保教学与现场工作标准保持一致。

4. 设备规范性：采用一体化控制系统、紧凑的机械结构、多重安全保护以及开放式教学平台，完全符合现场化规范的标准。

5. 产品安全性：为了确保学生的安全，系统配备了制动器、限速器-安全钳、上下极限开关、门联锁机械-电气联动、急停开关、检修开关、缓冲器等多重安全保护措施。

四、实训项目列表

1. 曳引电动机变频驱动控制电路检测、调节及故障查找实训。

2. 曳引机制动器机械调节及故障查找实训。

3. 轿厢门电动机变频器驱动控制电路检测、调节及故障查找实训。

4. 限速器动作调节与检测实训。

5. 限速器动作控制电路检测及故障查找实训。

6. 安全钳与传动机构的调节、检测实训。

7. 轿厢门与厅门传动机构的调节、维护、故障查找及排除实训。

8. 轿厢门与厅门控制电路故障查找及排除实训。

9. 轿厢与对重导轨的检测、调节实训。

10. 导靴与导轨的检测、调节实训。

11. 平层装置调节及控制电路故障查找及排除实训。

12. 楼层召唤箱、轿内按钮操纵箱、指层灯箱等控制电路故障查找及排除实训。

13. 轿顶检修箱、上下极限位置保护装置等控制电路故障查找及排除实训。

14. 照明、通讯、微机控制、电源等电路故障查找及排除实训。
