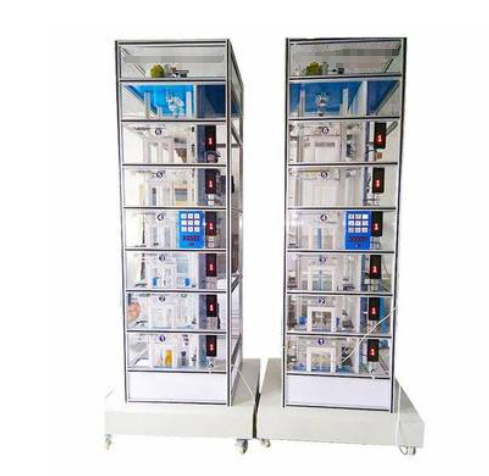

六层双联透明仿真教学电梯实训装置

六层双联透明仿真教学电梯实训装置

透明互动式电梯教学模型是为了满足高等教育机构、技术学校、职业学校、职业培训中心以及电梯维护和物业管理部门的电梯专业及工业自动化课程实验需求，旨在提升公众对电梯的理解与使用能力，并培育更多电梯领域的专业人才，以应对电梯行业的快速发展。经过深入研发与精心设计，我公司推出了以下创新产品：

一、产品概述

本电梯模型基于最常见的垂直升降电梯结构，采用高透明度有机材料制造，其结构与实际电梯完全一致，并具备实际电梯的大部分功能。模型设计注重教学实用性，大部分部件采用透明材料，使得内部结构清晰可见，运行过程及每个动作都直观明了，支持反复实操，使学生能够深入、全面地掌握电梯的结构与工作原理，显著提升学习效率。

二、电气控制系统

电梯的电气控制系统采用先进的可编程逻辑控制器（PLC）实现智能控制，结合交流变频调速（VVVF）技术驱动，硬件组成及功能与实际电梯无异。系统具备自动平层、自动开关门、响应轿厢内外呼梯信号、直驶、安全运行保护以及急停、慢上、慢下、照明、风扇等功能，具有性能稳定、运行平稳、操作简便、能耗低及教学适应性强的特点。

此外，模型的软硬件均采用模块化开放式结构，便于院校进行二次开发与研究，如实现群控电梯、并联控制电梯、集选控制电梯及信号控制电梯等功能。

三、电梯基本结构

1. 机房部件：包含曳引机、限速器、电磁制动器等关键设备。

2. 控制柜组件：涵盖总电源、控制电源、PLC控制器、变频器、接线板等。

3. 井道部分：包括导轨、对重装置、缓冲器、限速器钢丝绳张紧装置、极限开关、平层感应器及随行电缆等。

4. 厅门组件：包含厅门、召唤按钮箱、楼层显示装置等。

5. 轿厢部分：涵盖轿厢本体、安全钳、导靴、自动开门机、平层装置、操纵箱、照明及指示灯等。

四、电梯机械装置功能

1. 超速安全保护：在电梯超速或下滑异常时，限速器紧急制动，通过安全钢索及连杆机构带动安全钳动作，确保轿厢卡在导轨上。

2. 弹簧缓冲装置：作为电梯极限位置的安全装置，当电梯因故障导致蹲底或冲顶时，缓冲器吸收能量，使轿厢或对重安全减速停止。

3. 门安全触板保护：轿厢门边沿装有活动触板，接触障碍物时触发微动开关，使门重新打开，避免事故。

4. 上下极限及限位开关：在井道上、下端部安装极限及限位开关，确保轿厢不超出设定范围，超出时电机停止工作。

5. 厅门自动闭合与连锁开关：层门关闭后，门锁机械锁钩啮合，电梯方可运行；所有层门关闭时，电梯可升降；任一层门开启时，电梯停止运行。

6. 终端极限开关保护：在井道顶层及底层安装终端极限开关，电梯失控时发出报警并切断电路，确保轿厢停止。

五、电气控制基本功能

1. 集选控制与信号控制：

• 自动平层与开关门

• 顺向与反向截梯

• 超/失速停驶与超重停驶

• 上下限位与层门联锁保护

• 司机操作模式（直驶）、自动/手动模式

• 检修控制与照明、风扇模拟

• 靠站时顺向呼叫重开门

2. 群控功能：支持群组运行、独立运行及上下行高峰控制，满足多样化教学需求。
