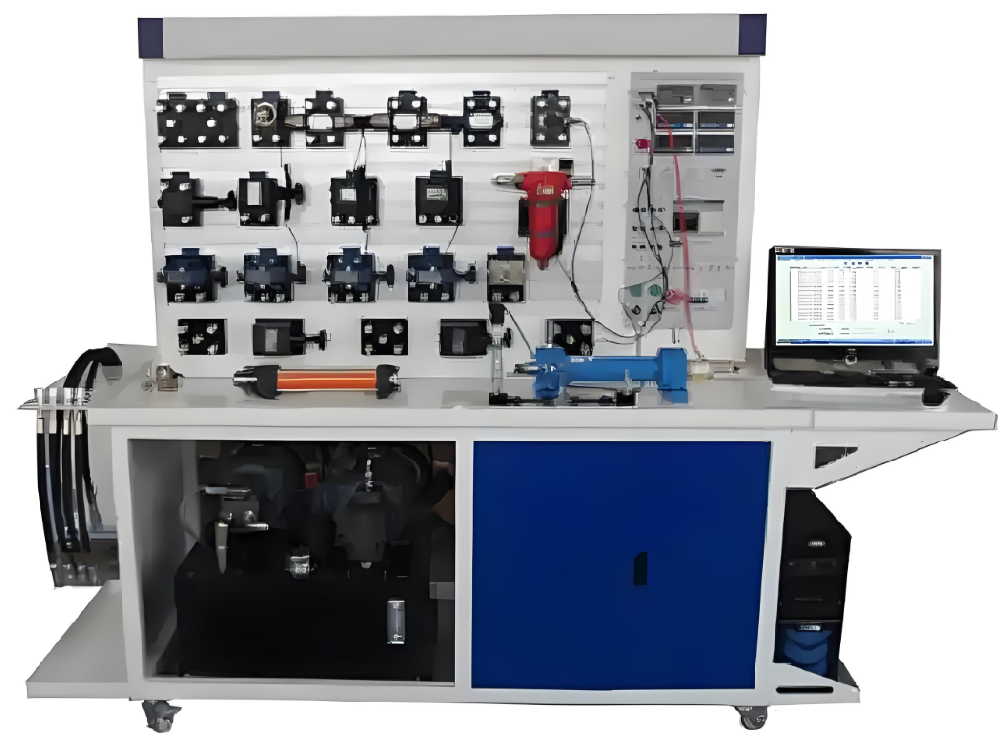

智能液压数据采集实验系统

本系统集成了开发测试分析功能，能够精确采集流量、压力、功率、转速、扭矩、位移、时间和温度等关键数据，并通过计算机智能处理这些数据，自动生成报表、绘制实验曲线，从而完成各类液压回路、马达及阀泵的动静态测试实验。通过这些实验，用户能够深入掌握液压系统的性能测试、智能控制、远程控制以及液压系统与计算机的通讯技术。

一、技术参数：

1. 输入电源电压：三相五线AC380V±10%，50HZ。

2. 模块和元件直流电压：DC24V，4.5A，具备自动短路保护功能。

3. 控制电压：采用安全的DC24V控制电压。

4. 使用环境：适应于-10℃至+40℃的温度范围，相对湿度小于85%（在25℃时），海拔低于4000m（防尘防潮）。

5. 产品尺寸：长×宽×高=1600mm×670mm×1820mm。

6. 额定压力：最大6.3Mpa。

7. 净重：约295kg。

8. 液压泵组：配备变量叶片泵和进口驱动电机，油箱容量60L，泵组功率1.5KW，额定压力6.3Mpa，转速1450r/min时流量为12L/min，公称排量6.67mL/r，容积效率90%。

9. 采集系统：采用32位通道、12位精度的PCI数据采集卡，配备超过10个通道的数据采集软件，软件各通道项目参数可自定义，支持数据采集与模拟输出控制。软件具备实时曲线与历史曲线功能，数据报表功能，可将数据存储在数据库中，并根据需要绘制X/Y关系曲线图。

二、主要特点：

1. 实验台结构：采用全钢框架，主材为2.0mm厚度钢板，泵组采用封闭隐藏式设计。实验台配备抽屉、存储柜和放置支架，设计有回油盘，并装有带自锁结构的万向轮，便于移动和定位。

2. 连接方式及密封：采用闭锁式快换接头进行液压连接，密封件均为进口高密封度产品，确保使用过程不漏油。

3. 电气元件：选用台湾明纬电源、HGG海格电气开关、日本Omron欧姆龙继电器组以及法国施耐德SE交流接触器。实验台电气控制面板上附有电气接入端口，便于实验时插拔连接。

4. 安全性能：设备具备电气接地、漏电保护（漏地电流超30mA自动断电）、缺相保护和直流过载保护。控制电路均为24V直流安全电压，采用安全型高绝缘实验导线。

5. 控制方式：支持PLC控制、继电器控制、手动控制和软件控制等多种控制方式。

6. 软件配备：随设备提供3套软件，包括数据采集系统软件、液压仿真教学软件和组态液压回路通讯控制软件。

液压仿真软件特点：

• 提供液压、电气标准元件图库，可在回路中设置相关元件的技术参数。

• 可设计并绘制符合工业标准化的回路图，包括液压回路图、电气控制电路图和液电控制回路。

• 能够判别回路设计是否正确，并给出提示。

• 实时反映液压台油路压力和流量，方便原理计算，提供免费升级。

三、实验项目：

1. 液压元件工作原理认识实验：了解标准系列液压元件的工作原理。

2. 液压元件性能测试实验：测试液压元件的性能。

3. 液阻特性性能测试实验：测试液阻特性。

4. 液压回路组态画面演示及控制实验：通过仿真软件演示液压回路，并进行控制实验。

5. 液压基本回路实验：包括压力控制回路、速度控制回路和方向控制回路实验。

6. 智能化数据采集系统实验：实时采集、分析、处理、显示压力、流量等数据，自动生成实验曲线和打印报表。

7. PLC电气控制实验：学习PLC指令编程、梯形图编程，掌握PLC与计算机的通讯、在线调试和监控，以及PLC在液压传动控制中的应用和控制方案优化
