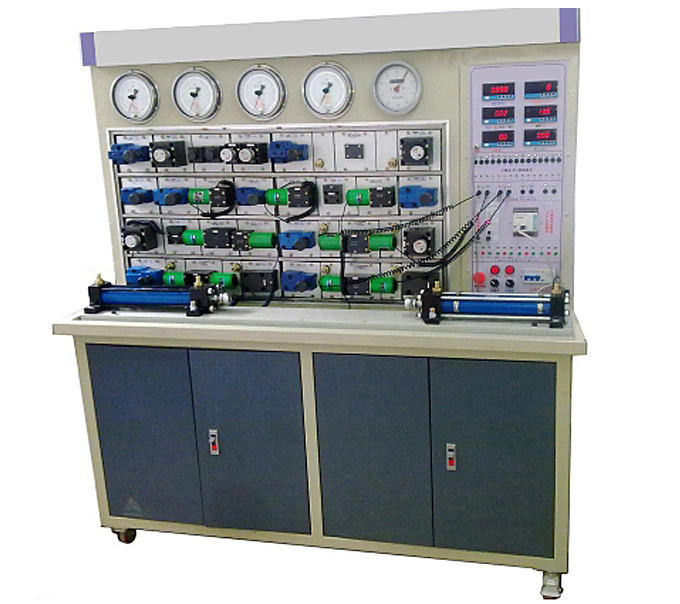

液压阀泵性能测试实验台

液压阀泵性能测试实验台

该新型液压实验设备是随着液压传动技术的不断进步而应运而生，专为提升实验教学与科研水平而设计。其控制精度与响应速度远超传统液压传动实验设备，为液压技术教学提供了强有力的支持。在实验教学中，该设备能够全面测试液压阀泵的静态与动态性能，帮助学生深入了解液压系统核心元件的性能参数与关键技术指标。

本单位研发的液压阀泵性能测试实验台，不仅满足高等院校与职业院校的实验教学与科研需求，还具备良好的可扩展性，可根据实际需求进行升级，增加新的实验项目。

参考实验标准：

1. GB7935-87 液压元件通用技术条件（更新版标准亦可参考）

2. JB/T 7042-93（或更新版）液压齿轮泵试验方法

3. JB8104-87（或更新版）流量控制阀试验方法

4. JB8105-87（或更新版）压力控制阀试验方法

5. JB8106-87（或更新版）方向控制阀试验方法

6. JB/T 7044-93（或更新版）液压轴向柱塞泵试验方法

测试软件特色：

我们专为Windows操作系统开发了全中文测试软件，界面设计美观，操作简便，提示信息与帮助文档均为中文，易于理解与掌握。软件采用模块化结构与分层菜单设计，结合容错技术，确保系统稳定可靠。为提升数据采集精度，软件内置多媒体定时器，采样精度可达1ms。同时，多线程技术的应用使得数据采集、显示与存储操作并行处理，提高了实时性与系统效率。数据库采用先进的数据管理系统（如SQL SERVER或更高版本），便于数据的保存与查询。

软件功能：

• 主控模块根据实验项目及其扩展功能设计菜单，包括文件、系统测试、报表管理、技术参数入库、设置、工具和帮助等。

• 用户可通过菜单或界面按键自动设置相关电磁阀与电控系统加载装置，填写试验编号与相关参数即可完成实验。

• 支持手动设置液压系统与电控系统，进行扩展实验，灵活性高。

• 报表管理功能为用户与数据库之间搭建交互平台，便于查询、打印试验数据与相关图表。

测试系统特点：

1. 动静态性能测试一体化：通过截止阀的开闭，实现动静态性能试验的灵活切换。

2. 工控机辅助测试与远程控制：软件接口开放，支持灵活扩展与升级。

3. 比例节流阀加载：节省人力与时间，实验结果精确。

4. 虚拟信号源：由工控机产生实验所需输入信号，简化实验设备配置。

5. 多显示方式：压力、流量、输入电流等信号可通过实物仪器仪表或虚拟仪器软面板显示。

测试系统组成：

1. 实验平台：提供实验环境。

2. 液压阀液压泵等元件：实验所需核心部件。

3. 工控机：控制测试过程，处理数据。

4. 测试系统：包含测试软件与硬件接口。

5. 传感器等仪器仪表：监测实验参数。

6. 液压泵组动力站系统：提供液压动力。

7. 实验说明书、使用手册等：指导实验操作与维护。
