双工位零部件测绘实训平台

双工位零部件测绘实训平台

一、 简述

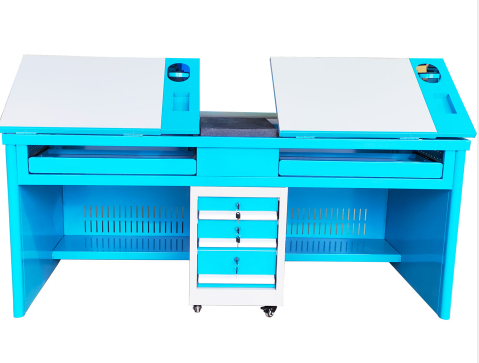

本款新推出的多功能测绘制图实训桌，其独特设计在于桌面后部融入了显示器自动升降功能，实现了手工测绘与电脑测绘两种模式的便捷切换。实训桌的核心区域为测绘测量区，配置了优质大理石平板及配套的测绘零部件模型，非常适合教学实训中的制图测绘学习需求。

二、 工作台构造

1. 尺寸规格：工作台的整体尺寸不小于1600×600×750mm，其表面被合理规划为三个独立区域。每套测绘桌专为两名学生提供一个独立工位以及一个公共测量工位，每个独立工位的尺寸不小于650×600×750mm。

2. 台面材质：台面选用了不易变形且具备高平整度的材料，边缘采用圆滑处理，不仅美观大方，还有效防止了意外撞击导致的损坏。整体色调为浅灰色，桌面则以原木色饰板作为点缀。

3. 框架结构：实训桌的主体框架由加厚钢架构成，坚固耐用，钢架厚度不低于1.2mm，确保了整体结构的稳定性和承重能力。

4. 固定装置：采用了专业的导轨式固定装置，确保使用过程中的安全可靠性。学生工位的台面采用原木色饰板，具有耐弱酸弱碱、耐磨、耐油以及抗冲击的特性，同时提供了多种色彩和纹路选择。

5. 公共测量区：该区域配置了中间抽屉立柜，并配备了中控锁，确保物品的精密与安全。抽屉采用高品质钢制滚珠静音滑轨，承重能力不低于50KG，推拉顺畅且带有固定互锁功能。

6. 工具柜设计：工具柜底部配备调整脚，顶部设有挡边，有效防止大理石滑落。电脑桌与工具柜作为独立单元，便于分拆与拼装，通过螺丝紧固连接。

三、 显示器升降系统革新

电脑桌后端配备了显示器升降器，可根据需求选择电动或手动类型。左右两侧的学生工位桌面前部均安装了可升降的电脑显示器（尺寸范围在21-24寸之间）。

1. 电动升降器：具备自动翻板升降功能，支持升、降、停操作，并内置防夹手功能。一键式操作使教师能够轻松切换课堂教学、CAD制图、零部件测量与测绘以及手工绘图等多个教学环节。

2. 功能满足：在手工测绘时，显示器可隐藏于桌面下方；而在进行计算机辅助制图时，显示器则自动升起，满足了不同测绘模式的需求。

四、 实训辅助设施

1. 实训方凳：每套测绘桌配备两个实训方凳，尺寸为380240450mm左右。

2. 材质与承重：方凳采用优质一级方管制成，管径不小于20×40mm，钢板厚度超过1.2mm，整体承重能力达到150KG。经过酸洗、磷化处理后，再进行静电喷塑处理，增强了耐用性和美观性。
