起重机仿真教学实验台

起重机仿真教学实验台

起重机，作为一种集成了起重设备与操纵机构的自行式机械，广泛应用于各类大型施工项目中，包括建筑工地、道路施工、水利工程、国防建设及路堑开挖等领域，承担着起运与提升等关键任务。

一、实验项目概览

1. 液压传动元件结构与原理探索：此项目旨在通过观摩与拆装实验，深入了解液压传动系统中各元件的构造及其工作原理。

2. 液压起重机械操控演示：通过实际操作，演示液压起重机械在回转、升缩、变幅及起升等动作中的控制过程。

3. PLC电气控制综合实验：结合机械、电气与液压技术，开展机-电-液一体化控制实验，提升综合应用能力。

二、实验详细内容

1. 起重机械操控演示：涵盖起重机的四大基本动作——回转、升缩、变幅与起升，通过模拟实际操作，加深理解。

2. PLC电气控制深入实验：

• 学习PLC指令与梯形图编程，掌握编程基础。

• 熟练运用PLC编程软件，进行程序设计与调试。

• 实现PLC与计算机的通讯，进行在线调试与优化。

• 探讨PLC在液压传动控制中的应用，优化控制策略。

三、实验台性能与特色

1. 构造材质：实验台采用优质冷轧钢板，经过喷塑与防腐处理，结构稳固，美观耐用，适合4-6人同时实验。

2. 布局设计：电气操作控制位于下方，液压站内置于主柜中，整体结构紧凑协调，布局合理，实用性强。

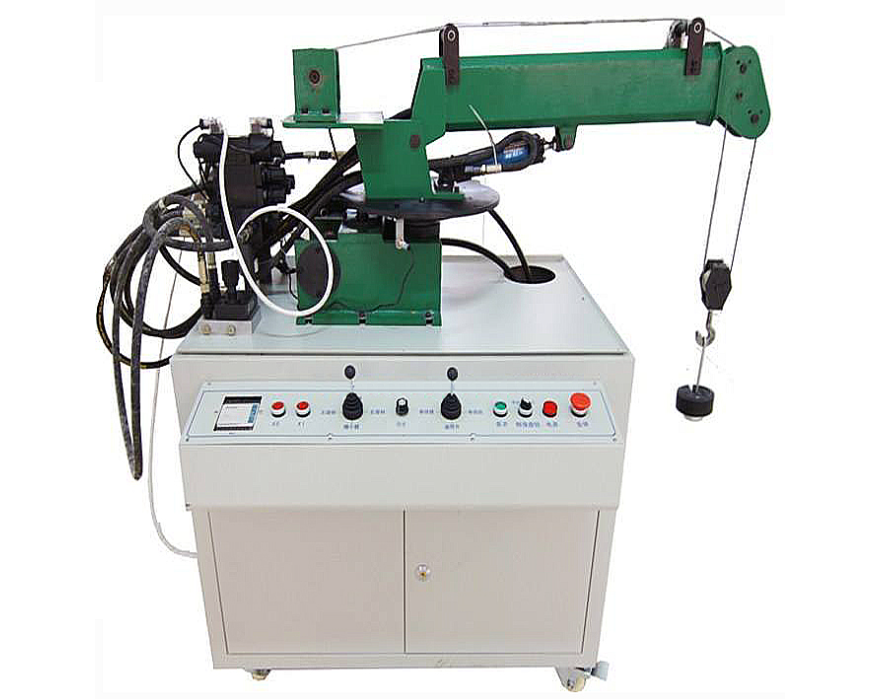

3. 起重机械模型：按实物比例缩小制作的全金属起重机械模型，能够真实模拟实际工作状况，帮助学生直观理解机械结构与工作原理。

4. 控制方式：提供手动与自动两种控制方式，满足不同实验需求。

5. 安全性能：实验部件采用耐压胶管，压力高达25Mpa；电气系统配备三相漏电保护，输出电压380V/220V，漏电电流超过30mA即自动断电；直流24V电源供电，带有过压保护，防止误操作导致设备损坏。

四、主要技术参数概览

• 电机规格：M3P4H523型号，功率2.2KW，转速1420r/min。

• 油泵参数：VAI-15F-A3型号，额定压力7Mpa，额定流量8ml/rev。

• 外形尺寸：实验台整体尺寸为1550×680×1800mm，便于摆放与操作。
