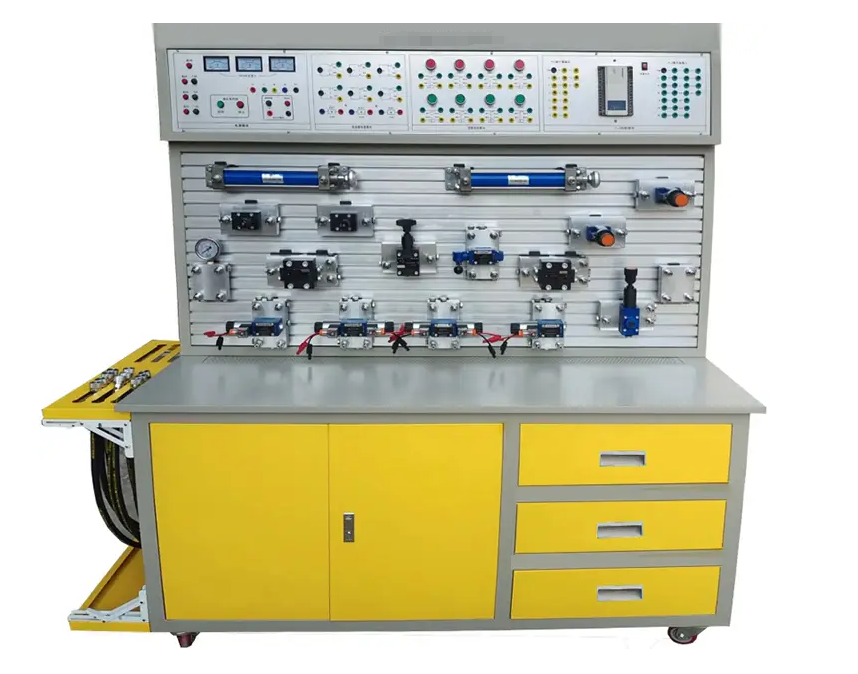

双组液压传动综合实训装置的创新设计

根据客户的特定需求，在充分利用当前实验设备资源的基础上，我们精心设计了这款二合一双面液压实验台。这款实验台集成了两组液压元件，使得用户能够同时在正面和反面进行两个独立的实验。这种设计不仅显著降低了采购成本，还有效节省了实验室的宝贵空间，实现了资源的高效利用。

一、技术规格与配置

1. 电源参数：设备支持三线五线AC220-380V±10% 50HZ的输入电源电压，同时模块和元件的直流电压为DC24V，4.5A。

2. 使用环境：该设备适用于-10℃至+40℃的温度范围，相对湿度小于85%（在25℃下），并能在海拔低于4000m的环境中稳定运行。

3. 尺寸与重量：实验台的尺寸为19507501800mm（含挖机机构模块），净重大约为360kg。

4. 液压泵组：采用台湾神宇品牌的变量叶片泵和驱动电机，油箱公称容积为90L。泵组功率为1.5KW，额定压力达到7Mpar。在转速为1800r/min时，流量为8L/min，公称排量为6.67mL/r，容积效率高达90%。

5. PLC控制器：每组实验均配备三菱FX1S-20MR系列的PLC可编程控制器，采用继电器形式，控制电压为DC24V。控制器具备手动、自动和顺序等多种控制功能。

二、核心特点与功能

1. 实验台设计：实验台采用全钢框架作为基础台架，双面设计使得两面均可进行实验操作。液压部分设有回油盘，便于残油的回收。实验台底部配有六个带自锁的万向轮，便于设备的移动和定位。

2. 实训面板：实训屏采用航天铝材质，设计为“T”型沟槽形式，便于液压、气动元件的安装和互换。这种设计大大简化了实验准备工作，提高了实验效率。

3. 液压阀元件：所有液压元件均采用力士乐技术的工业液压元件，额定压力为31.5Mpa。这些元件均带有过渡底板（航天铝型材），与铝合金“T”型槽实验屏配合使用时，可以方便、灵活地安装和更换液压元件及实验回路。

4. 电气元件与安全性能：电源采用台湾明纬品牌，电气开关为HGG海格电气品牌，继电器组为日本Omron欧姆龙品牌，交流接触器为法国施耐德SE品牌。设备具备电气接地、漏电保护（漏地电流超过30mA时自动断电）、缺相保护和直流过载保护等多重安全功能。控制电路采用24V直流安全电压，确保操作安全。

5. 连接与密封：液压连接方式采用闭锁式快换接头，接头内密封件均为油控品牌，确保使用过程中不漏油。

6. 兼容与扩展：该设备不仅与MPS自动化物流教学系统、FMS柔性制造教学系统的组件兼容，还可与垃圾压缩机构、挖掘机机构、机械手等工程验证性组件进行组合实验。电控部分和硬件部分均可方便地进行升级和扩展模块的搭接。

7. 维护与软件支持：设备维护工作量小，独特的防护和易维护设计使得维护工作变得简单快捷。同时，设备配备了功能强大的仿真教学软件，包括FluidSIM3.6液压仿真设计软件和液压回路组态仿真及控制软件，为用户提供多种实时控制方式。

三、实验项目与应用

通过这款双组液压传动综合实训装置，用户可以开展一系列实验项目，包括液压元件的工作原理认识、性能测试实验等。例如，可以测试溢流阀、节流阀、减压阀等液压元件的静态和动态特性；还可以进行液阻特性性能测试实验，如薄壁小孔压差-流量特性的测试等。

此外，该设备还支持与组态软件的通讯和控制，能够实时显示液压油的流动方向、液压阀内部阀芯的工作状态以及油缸的工作过程等信息。这种实时的可视化功能使得用户能够更直观地理解液压系统的工作原理和运行状态。
