双面气动综合教学实验台
该实验台是依据《液压气动传动技术与实训》及《气动控制技术》等权威教材精心打造，专为机械类、机电类本科生的课程实验及毕业设计（论文）提供有力支持。它集成了可编程控制器(PLC)和工业气动元件、执行模块，不仅能执行常规的气动基本控制回路实验，还能够胜任气动-电气控制回路应用实验、气动-PLC控制回路等气动技术课程的设计需求。
一、核心特性概述：
元件模块化设计：每个气动元件均被设计为独立的模块，并配备易于安装的底板。这些模块可以灵活地在“T”型槽通用铝合金型材板上组合成各种实验回路，操作简便快捷。
便捷的连接方式：接头采用快速连接设计，既可靠又省时，极大地简化了安装和拆卸过程。
高性能气动元件：选用工业级气动元件，具备可靠性高、安全性强、精度高及使用寿命长的特点。
低噪音工作环境：工作泵站采用低噪音（超静音）设计，噪声低于50分贝，为实验者提供一个宁静的实验环境。
可扩展的实验能力：为了顺应实验教学改革的需求，实验台除了能完成基础的气压实验外，还能与机械类实验项目相结合，提供可扩展性。这包括液压元件的搭接实验，以及送料机构、挖掘机机构等扩展实验。
广泛的兼容性：
该实验台可与MPS自动化物流系统、FMS柔性系统兼容组合。
电控部分和硬件部分便于拓展模块的搭接，支持多种机电模块、液、气模块的组合实验，如回转送料机构、机械手、运输线自动化等。
与电子仿真软件结合，可模拟风力发电机中比例阀的应用、插装阀的工作原理及机械升降机的应用等，且可根据教学内容进行编辑。
易于维护：独特的防护和易维护设计使得维护工作量小，器件少且易于维护。整机维护时间短，提高了系统的灵活性、安全性、稳定性和可管理性。
多样的控制方式：支持纯气动（手动）控制回路、继电器电控气动回路、PLC电控气动回路以及组态控制回路（需搭接相应软硬件）。
卓越的安全性能：额定工作压力为0.8Mpa，属于安全的低压实验系统。电源具备漏电保护功能，漏电（漏地电流超过30mA时自动断电），缺相时自动断开总电源，控制电路均为24V直流安全电压。
二、实验项目概览：
PLC控制回路实验：涵盖单作用气缸和双作用气缸的换向回路、压力控制回路、高低压切换回路、双向调速回路等26项实验。
PLC电气控制实验及机-电-气一体化控制实验：包括PLC基本指令、特殊指令、梯形图编程学习，PLC与计算机的通讯、在线调试，以及与气动相结合的控制实验等。
学生自行设计、组装和扩展实验：学生可自由设计、组装和扩展多种回路实验，总数可达九十多种。
三、实验台构成详解：

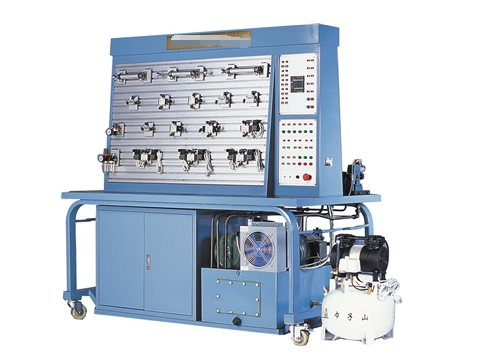

实验台架：由铁制主体和铝合金操作面板构成，工作台尺寸为长1500mm×宽750mm×高1850mm，包装重量约300kg。
工作泵站：采用静音泵，输入电压为AC 220V/50Hz，电机功率125W，额定输出压力1.0Mpa，气泵容积10L，工作噪声低于45分贝。
气动元件：主要以天工工业气动元件为主，元件均配有过渡底板，便于在实验面板上灵活安放。回路搭接采用快换接头，拆接便捷。
电气控制单元：采用日本OMRON CPM1A系列PLC，I/O口20点，继电器输出形式，电源电压AC 220V/50Hz，控制电压DC24V，具备手动、自动、顺序等控制功能。
