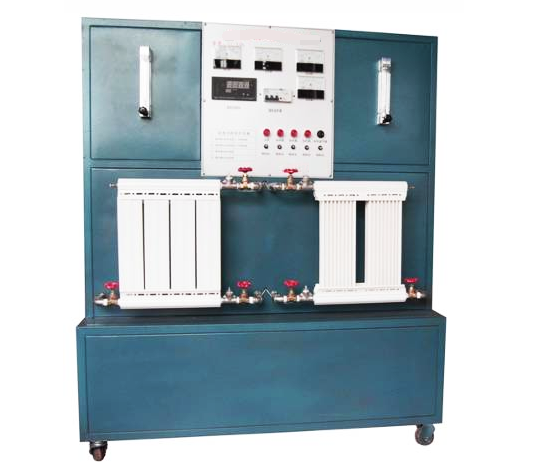

散热器热工性能实验台

散热器热工性能实验台

散热器热工性能实验平台-实验旨趣：

1、深入探究低水温散热器热工性能实验平台的构造细节，以便更好地理解其工作原理。

2、精准把握散热器散热量的测定原理，并熟练掌握相关的测定方法，为后续的实验和研究打下坚实基础。

3、通过实验测定不同散热器的传热系数，并深入分析散热器的散热量与热媒体流量以及温差之间的复杂关系，为散热器的优化设计和性能提升提供数据支持。

二、核心配置概览：

1、配备多种形式的合金散热器，以满足不同实验需求，确保实验结果的多样性和准确性。

2、采用高品质304不锈钢制成的电加热水箱，容积达到80L，加热功率高达4.5KW，确保实验过程中水温的稳定和可控。

3、流量调节阀门组与转子流量计的组合使用，能够精确控制并测量循环热水的流量，为实验数据的准确性提供保障。

4、配备高性能循环热水泵，流量为20L/min，扬程12m，功率120W，确保热水在系统中的高效循环。同时，流量计范围覆盖16-160L/h，满足各种实验条件的需求。

5、钢制和铜制散热器分别具有3.2m²和2.6m²的换热面积，为实验提供了丰富的散热器类型选择。

6、温度测量系统配备智能温度控制仪表和高精度PID调压模块电路，能够实现PID调节控温，精度达到±0.2℃，确保实验过程中温度的精确控制和测量。

7、实验平台外形尺寸为1200×500×1800mm，采用不锈钢可移动支架设计，并配备双刹车轮，方便实验过程中的移动和定位。

三、技术参数详解：

1、输入电源为单相AC220V±10%，频率为50Hz，总功率为5.0KW，确保实验平台的稳定运行。

2、304不锈钢加热水箱具有优异的耐腐蚀性和耐高温性能，容积适中且加热功率强大，能够满足实验过程中的各种加热需求。

3、循环热水泵的参数设计合理，能够确保热水在散热器系统中的高效循环和稳定传输。同时，流量计的精确测量也为实验数据的准确性提供了有力支持。

4、钢制和铜制散热器具有不同的换热面积和材质特性，能够满足不同实验条件下的需求。通过对比实验可以深入分析散热器的传热性能和散热效果。

5、温度测量系统的高精度和智能调节功能确保了实验过程中温度的精确控制和测量。这对于准确评估散热器的热工性能至关重要。

6、实验平台的外形设计合理且美观大方，不锈钢材质具有优异的耐腐蚀性和耐用性。同时，可移动支架和双刹车轮的设计也方便了实验过程中的移动和定位操作。
