空气调节系统模拟实验台

空气调节系统模拟实验台

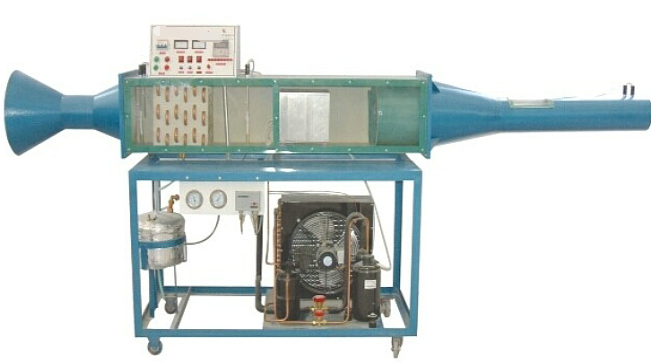

一、空气调节系统模拟实验装置简介

本实验装置采用先进的直流式空气处理系统，集成了压缩机、风冷冷凝器、蒸发器、加湿器、电加热器以及风管等一系列真实操作部件，能够精确测量压力、温度和湿度等关键过程参数。通过亲身实践，学生不仅能深入了解直流式空气处理系统的运作机制，还能获得热工测量与计算方面的宝贵经验。该装置特别适用于“制冷空调原理及应用”、“制冷空调技术”及“建筑电气控制技术”等课程的实验教学需求。

二、装置特性概述

1. 安全防护全面：装置内置电压型与电流型漏电保护、过流保护、过载保护以及接地保护等多重安全机制，确保人身安全与设备安全。

2. 直观展示性强：采用透明有机玻璃面板的风道设计，使得空气循环系统的内部结构一目了然，极大地提升了教学的直观性。

三、技术性能指标

1. 输入电源：单相三线AC220V±10%，50Hz，确保稳定运行。

2. 工作环境：温度范围-10℃至+40℃，相对湿度小于85%（在25℃下），海拔限制在4000m以下。

3. 制冷剂类型：选用R22制冷剂，符合行业标准。

4. 装置功率：小于2.5kVA，节能高效。

5. 重量与尺寸：重量约为100kg，外形尺寸为320cm×60cm×130cm，便于摆放与操作。

四、核心配置与功能详解

1. 控制台设计：采用双层亚光密纹喷塑，造型独特。上层直观展示空气处理机组，正面配备电源控制及测量仪表面板，底部装有带刹车的万向轮，便于移动与定位。

2. 电源系统：单相三线220V交流电源供电，通过漏电保护器与启停开关实现安全控制。

3. 测量仪表配置：

• 温湿度传感器4只，分别连接表头显示，温度测量范围-40℃至+120℃，湿度测量范围0%至100%。

• 真空压力表3只，精度2.5级，量程覆盖-0.1MPa至1.5MPa、-0.1MPa至3.5MPa和0至0.4MPa，用于实时监测制冷系统压力。

4. 控制仪表：

• 压力控制器2只，实时监测并控制制冷系统压力，确保运行安全。

5. 变频器：采用三菱0.4K变频器，灵活控制轴流风机风速与运行状态。

6. 空气处理机组：包含粗效过滤器、蒸汽喷管、表冷器、加热器（双300W）及轴流风机（额定转速1450r/min，流量1000m3/h），构成完整的空气处理系统。

7. 风冷制冷机组：由全封闭压缩机（1匹）、风冷冷凝器、干燥过滤器、毛细管、表冷器及加液阀组成，确保高效制冷。

8. 加湿系统：蒸汽发生器与蒸汽喷管协同工作，实现精准加湿。

五、实验项目概览

1. 夏季全新风（直流式）空气调节系统运行实验：模拟夏季工况，测试系统性能。

2. 冬季全新风（直流式）空气调节系统运行实验：模拟冬季工况，验证系统适应性。
