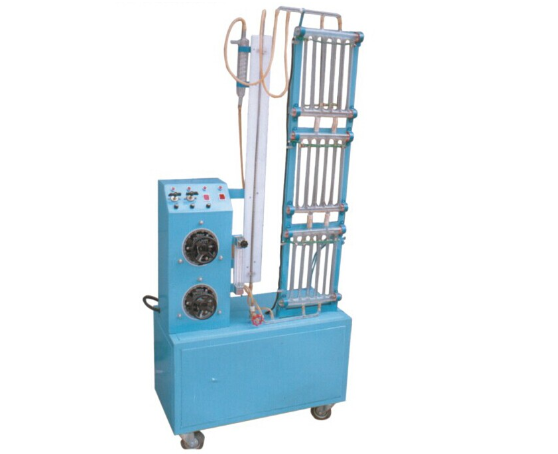

直流锅炉工作原理实验台

直流锅炉工作原理实验台

直流锅炉运行原理实验装置-技术参数详解：

1、装置尺寸：该实验装置的外形尺寸为800毫米（宽）×450毫米（深）×1700毫米（高），紧凑的设计便于实验操作与空间利用。

2、电力需求：实验装置的工作电压为标准的220伏特，而功率则为3.5瓦特，确保了低能耗且安全的运行。

二、实验目的与应用范围：

1、模拟三组垂直排管型直流锅炉的运行特征，通过实际操作加深对直流锅炉工作原理的理解。

2、可直观演示垂直上升或倾斜上升的水流原理，帮助观察水流在锅炉内的动态变化。

3、直接观察直流锅炉的实时工作状态，通过视觉感知增强对锅炉运行机制的认识。

4、提供对直流锅炉的感性认知，使学习者能够通过实践加深理论知识。

5、对直流锅炉的水动力特性进行测试，收集并分析相关数据，以评估其性能。

6、通过实验了解并研究直流锅炉可能存在的水动力不稳定性问题，为实际应用中的优化提供指导。

三、核心组件与配置清单：

1、高效水泵：负责提供稳定的水流，确保实验过程中的水循环。

2、大容量水箱：储存实验所需的水量，维持系统的持续运行。

3、浮子流量计：精确测量水流量，为实验数据的准确性提供保障。

4、加热控制箱：负责调节加热管组的温度，模拟锅炉内的加热过程。

5、加热管组：模拟锅炉内的加热区域，将水流加热至蒸汽状态。

6、蒸发管组：进一步加热水流，使其从液态转变为气态，模拟锅炉的蒸发过程。

7、过热管组：将蒸汽进一步加热至过热状态，提高蒸汽的品质和能量。

8、压差计：测量锅炉内不同位置的压力差，分析水动力特性。

9、螺旋套管冷却器可调支架：用于冷却过热蒸汽，同时可根据实验需求调整位置，实现灵活的实验设置。
