一、热能地板辐射采暖实训系统简述

此实训装置是对地板采暖系统进行微缩化处理的成果，它运用了半实物化的教学方式。通过直观的方式，全面展现了地板采暖系统的整体架构和运行原理，极大地方便了教师的教学演示，同时也帮助学生更深入地理解和掌握课本知识。

二、系统特性详解

1. 本装置的设计采用了开放式结构，并配备了多个温度和压力测量仪表，使学生可以清晰地观察到各种参数的变化以及系统的运行状态。

2. 低温地板辐射采暖系统巧妙地采用了双回型铺设技术。

3. 采暖管道选用了高品质的交连聚乙烯PEX塑料管，该管材具有出色的抗老化、耐腐蚀、承压高等特点，同时不会对环境造成污染，且水阻力和膨胀系数均较小。

三、技术性能指标

1. 输入电源要求为单相三线，电压范围为220V±10%，频率为50Hz。

2. 工作环境的温度范围为-10℃～+40℃，相对湿度需小于85%（在25℃下），且海拔需低于4000m。

3. 装置的容量不超过10kVA，重量为200kg。

4. 在安全保护方面，装置设有电流型漏电保护和接地保护，确保使用过程中的安全性，且符合相关国家标准。

四、系统配置解析

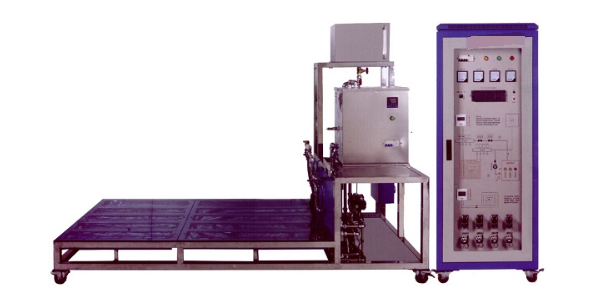

该装置以铝型材框架为底座，采用多层结构设计，其内部结构清晰可见。侧面使用了有机玻璃进行封闭，内部的管材则选用了塑料管。地板采暖系统主要由热源、采暖地面层、采暖塑料管道和温控系统构成，其中热源部分采用了电热水锅炉。

地板辐射采暖系统的垫层主要包括地暖专用盘管、复合保温板、反射层（铝箔）、组合分集水器、热电阀以及液晶温控器等组成部分。

1. 地暖专用盘管采用PEX材质，具有耐温高、内壁平滑、水阻小等特点，设计使用寿命超过五十年。其主要功能是通过温水在管内的循环加热地表层，以辐射的方式向室内传递热量。

2. 复合保温板层由聚苯乙烯（EPS）保温板组成，具有出色的保温、隔热、防潮和隔声效果。

3. 反射层采用了铝箔材质，可以加强保温层的防潮、防水和隔热性能，同时利用铝的导热性将热量均匀分布在整个平面上，延长地暖结构层的使用寿命。

4. 组合分集水器由黄铜精密挤压制造而成，具有不生锈、内外壁光滑等特点。其主要功能是将支管供回水分配到各个环路，并通过排气阀排除管内的气体，内置的调节阀可以调节各环路的水流量，从而实现对采暖温度的控制。

五、实训项目列表

1. 了解并掌握低温地板辐射采暖系统的整体结构及设备的工作原理。

2. 学习并实践低温地板辐射采暖系统的启动、运行和调试过程。

3. 记录低温地板辐射采暖系统的运行情况，并检测相关的运行参数。
