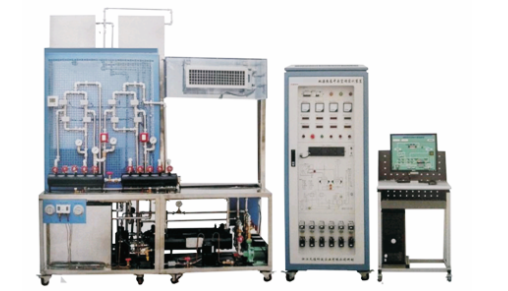

地源热泵中央空调实训装置

地源热泵中央空调实训装置

地源热泵中央空调实训系统革新方案

一、系统概述与技术优势

地源热泵中央空调实训系统代表了空调技术的前沿，它不仅融合了水源热泵系统的诸多优点，还显著降低了运行成本。此系统通过导热介质溶液在地下埋设的循环系统中流动，与大地进行热交换，无需抽取地下水，从而规避了地下水回灌问题及潜在的污染风险。系统占地面积小，且安装使用不会改变建筑外观和结构，是一项可持续发展的建筑节能新技术。

二、装置系统特色

1. 工程化应用：实训装置的控制系统大量采用工业现场实际应用的部件，使实训更具实践性和针对性。

2. 技术领先：系统引入了PLC控制技术，这是当前中央空调控制系统的主流技术，确保了系统的可扩展性和与其他楼宇子系统的兼容性。

3. 开放透明：实训装置采用透明化、开放式设计，实训者可以直观了解系统的工作流程。系统控制部分的源代码完全开放，便于实训者进行创新性、设计性实训。

三、装置功能详解

地源热泵系统利用地下岩土中的热量进行闭路循环，通过循环液体在地下埋管中的流动实现与大地的热交换。

1. 冬季制热：系统从地下吸取热量，通过热泵系统传递至室内。

2. 夏季制冷：系统将室内热量传递到地下岩土中，实现制冷效果。

3. 生活用水加热：无论冬夏，系统均可为家庭提供生活用水加热功能。

四、技术参数与安全保障

1. 工作电源：三相五线制 AC 380V±10% 50Hz。

2. 安装尺寸：长×宽×高为400×100×250cm（具体尺寸可能根据实际需求有所调整）。

3. 整机容量与功率：整机容量不超过0.04，最大供冷量为7.5kW，最大输入总功率为6.5kW，制冷额定功率为3.8kW，制热额定功率为2.0kW。系统具备过压、过流、过载、漏电、接地等多重保护措施，确保运行安全。

五、系统组成与部件介绍

系统整体结构与实际地源热泵中央空调系统相同，采用开放式钢框架结构，便于操作。

1. 制冷机组：包括压缩机、冷凝器、蒸发器、储液罐等部件，使用R22作为制冷剂。

2. 模拟地水源水系统：由不锈钢水箱和冷却水泵组成，负责制冷机组的冷却散热。

3. 热水系统：由冷冻水泵、分水器、集水器等组成，提供生活热水。

4. 空气调节系统：包括过滤器、表冷器、风机等，实现空气调节作用。

5. 模拟房间：配备风机盘管、温度控制器等，用于房间的温度设定与空气调节。

6. 控制装置：采用PLC可编程控制器和工业总线控制，实现系统的实时监控和自动运行。

六、实训项目与技能提升

1. 掌握地源热泵机组原理：了解地源热泵机组的结构与工作原理。

2. 电气自动控制实训：学习地源热泵空调系统的电气自动控制技术。

3. 夏季与冬季工况调试：分别进行夏季制冷和冬季制热的工况调试实训。

4. 中央空调结构与设备认识：认识中央空调系统的整体结构及主要设备。

5. 中央空调启停实训：学习中央空调的启动和停止操作。

6. 运行调节操作实训：掌握中央空调的运行和调节操作技能。

7. 运行参数检测：对中央空调的运行工况及各运行参数进行检测与分析。

8. PLC编程与接线调试：进行PLC的高级编程、安装和接线调试实训。

9. 运行参数采集与监控：利用压力变送器、温度传感器等采集中央空调的运行参数，并进行实时监控。

10. 组态技术应用：采用组态技术实现中央空调运行的动画显示、数据监控、曲线分析等功能。

11. 网络远程控制：学习网络远程控制技术，实现远程监控和操作。

12. 网络安装与设置：进行网络的安装和设置实训，提升网络技能。

13. 传感器及变送器使用：学习传感器及变送器的安装和使用方法。
