现代建筑暖通综合实训系统优化与创新方案

一、系统概述与教学目标

本现代建筑暖通综合实训系统，专为职业及本科院校设计，旨在满足教学与实训的双重需求。系统通过微型化中央空调装置，完整且合理地再现了中央空调系统的各项功能，能够单独演示夏季制冷与冬季制热循环过程。该系统适用于机电技术应用、电气运行与控制、电气技术应用、制冷空调设备运用与维修等相关专业，涵盖《制冷空调机器设备》、《制冷空调装置的安装操作与维修》等多门课程。

二、系统特色与创新

1. 先进控制器应用：系统采用可编程控制器（PLC）作为核心，结合成熟的专业技术和市场需求，确保系统实用性强且紧贴实际应用。

2. 多重保护机制：控制平台集成热过载保护、过流保护、漏电保护及接地保护等，确保系统安全稳定运行。

3. 双模式控制系统：系统支持自动与手动两种控制方式，当自动模式失效时，可无缝切换至手动模式，确保系统连续性。

4. 耐用实训对象：采用不锈钢、铝型材等材质，确保实训对象不生锈、不易老化。模拟真实环境的大厅与房间，动力系统由专用水泵构成，实现制冷与供暖的水系统循环。

三、技术参数与性能

1. 输入电源：三相五线制，电压范围380V±10%，频率50Hz。

2. 制冷剂与用量：采用R22制冷剂，用量为2kg。

3. 风机盘管性能：风量达到350m³/h。

4. 外形尺寸：优化后的尺寸为（未给出具体数值，但保持合理范围）以适应不同教学环境。

5. 水泵性能：冷却、冷冻及供热循环水泵均具备38L/min的流量和10米的扬程。

6. 模拟锅炉：功率1500W，容量60L，满足实训需求。

7. 系统与安全保护：集成高低压力、过热保护装置，以及电压型、电流型漏电保护装置，符合国家标准。

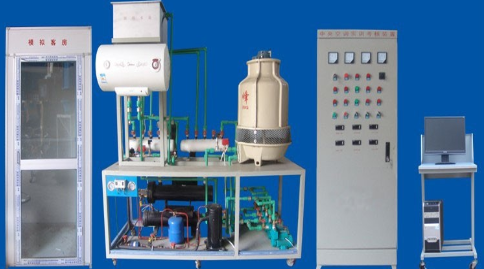

四、系统组成与细节优化

1. 电气控制柜：采用铁质双层亚光密纹喷塑结构，前门透明设计，便于观察与控制。集成电网电压、压缩机电流、水泵电流指示等，PLC控制器采用西门子224主机及扩展模块，确保系统控制精准。

2. 实训对象：由制冷机组、冷却水系统、媒水系统、供暖系统等组成。制冷机组采用旋转式压缩机、壳管式冷凝器等组件，管路中设有操作手阀、压力表等实训所需部件，并设有明显的颜色标识与保温材料。

3. 模拟房间与大厅：采用工业铝型材和铝塑板组装，内部配备数显温度控制器、风机盘管等，模拟真实环境。

4. 测量仪表：电气控制柜、制冷系统、媒水系统均配备相应的监测仪表，确保实训数据的准确性。

五、实训项目与技能提升

1. 硬件设备熟悉：掌握中央空调系统各硬件设备的结构与功能。

2. 启动与运行技术：实训中央空调系统的启动、运行与调试技能。

3. 运行参数分析：检测并分析中央空调系统的运行参数，提升故障诊断能力。

4. 控制原理认识：深入理解中央空调系统的控制原理与机制。

5. PLC编程技能：掌握PLC可编程控制器的编程与调试方法。

6. 数据采集技术：学习并应用数据采集技术，实现系统数据的实时监测与分析。

7. 组态技术应用：掌握组态软件的使用，构建系统监控界面。

8. 网络技术应用：了解并实践远程控制技术，提升系统运维能力。

9. 传感器与变送器安装：学习传感器及变送器的安装与使用方法，确保系统精准控制。
