热水供暖循环系统综合实训装置的优化与功能详解

一、系统概述及实训应用

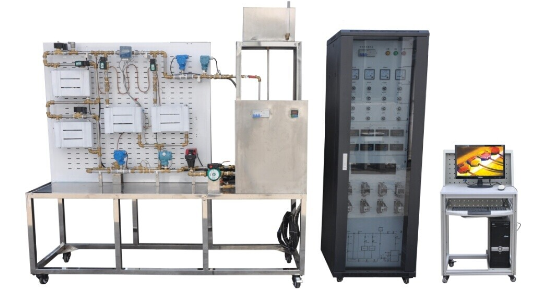

该热水供暖循环系统综合实训装置，采用智能仪表作为核心控制元件，结合上位机组态软件构成的监控界面，能够实时、精确地展示系统的工作状态与各项运行参数。其主要构成部分包括电热水锅炉、供热管道和散热片，并增设了膨胀水箱、循环水泵、热量表、自力式压差控制阀、电动流量调节阀、电磁阀、自动排气阀以及多种数据采集模块（如温度、压力、流量采集模块）。这些设备共同协作，能够搭建出单管顺流式、单管跨跃式以及双管上供下回式三种系统形式，为高职院校、职业学校中的空调工程专业、供热通风和建筑专业等提供了理想的教学实训平台。

二、技术性能参数

1. 输入电源：确保设备稳定运行，采用三相四线制供电，电压范围为380V±10%，频率为50Hz。

2. 工作环境：适应多种环境条件，工作温度范围为-10℃至+40℃，相对湿度需低于85%（在25℃时），同时适用于海拔低于4000m的地区。

3. 装置容量：严格控制在10kVA以下，确保系统的高效与节能。

4. 安全保护：配备电压型漏电保护、电流型漏电保护以及接地保护，全面符合相关国家标准，确保操作过程中的安全性。

三、实训装置配置详情

1. 实训台结构：采用不锈钢拼合式设计，结构稳固且易于维护。供暖系统被巧妙地布置在网孔板上，便于学生观察与学习。

2. 系统组成：

• 电热水锅炉：额定功率9kW，供热面积可达108m²，供热量为7740kcal/h，满足实训需求。

• 膨胀水箱：采用优质不锈钢材料，配备信号管以监测水位，确保系统稳定运行。

• 小型热水泵：额定功率95W，额定扬程6m，额定流量1.08m³/h，为系统提供稳定的水流动力。

• 此外，还包括供热管道、散热片、多种控制阀及传感器等设备，共同构成完整的热水供暖系统。

3. 控制柜设计：采用铁质双层亚光密纹喷塑结构，坚固耐用。前门透明设计，便于观察内部控制元件的工作状态。面板上设有控制开关旋钮、指示灯、系统流程图及PLC主机单元，便于操作与监控。

四、实训项目与技能提升

1. 系统形式与特点掌握：通过实训，学生将深入了解热水供暖系统的各种形式、特点以及管网与用户的连接方式。

2. 安装与调试技能：通过亲手操作，学生将掌握热水供暖系统的安装与调试技能，提升实践能力。

3. 用户热计量：学习并实践热水供暖用户的热计量方法，为未来的实际工作打下坚实基础。

4. 热力工况调节：通过实训，学生将掌握热力工况的调节技巧，确保供暖系统的稳定运行与高效节能。

5. 组态软件应用：掌握上位机组态软件的使用方法，能够实时监控系统的运行状态并调整参数设置，提升自动化控制技能。
