压缩机性能试验台（电量热计法）
压缩机性能试验台（电量热计法）升级解析
一、系统概述与功能升级

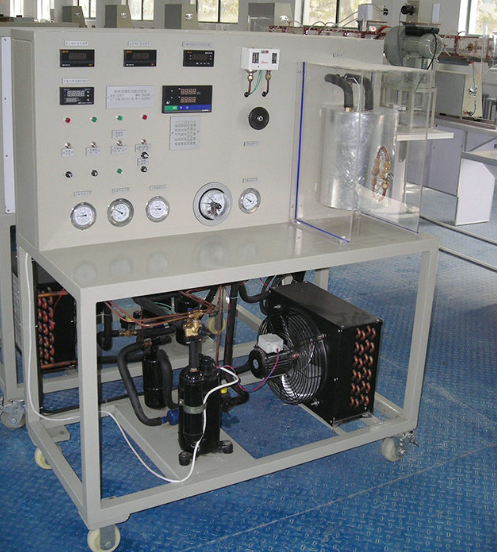

本压缩机性能试验台，依旧采用高效的蒸汽压缩式制冷循环系统，并配备了包括制冷压缩机、不锈钢冷凝器、蒸发器等在内的真实制冷系统部件。在此基础上，我们新增了更为先进的彩色控制屏、制冷剂流量精细调节控制器、电子膨胀阀等，以及更为精确的测量工具，如涡轮流量计、压力变送器，以及全面的电参数测量仪表（电压、电流、功率等）。这样的配置不仅满足了制冷压缩机性能参数的精确测定需求，还完美呈现了制冷循环的基本原理，非常适合职业院校制冷专业的教学实训。
二、教学特点与优势
测试标准化：本实训装置严格遵循GB/T5773-2016容积式制冷剂压缩机性能试验方法的规定，确保测试结果的准确性和可靠性。通过实训，学生可以深入了解制冷压缩机的测试工况和方法，增强对制冷技术的认识。
热量平衡与工况切换：在电量热器法中，蒸发器被置于密闭容器中，通过电量热器法测定压缩机的制冷量。同时，该装置可实现有回热和无回热两种工况的切换，以满足不同实验需求。热量平衡计算也更为精准，发出的热量与制冷量达到完美平衡。
可视化与安全性：电量热器设置了玻璃视镜，便于观察第二制冷剂的液位。同时，装置还配备了全面的电气保护系统，包括电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护等，确保人身及设备安全。
三、技术性能与规格
输入电源：单相三线～220V±10% 50Hz，满足常规实验室电源要求。
工作环境：温度-10℃～+40℃，相对湿度＜85%(25℃)，海拔＜4000m，适应多种实验室环境。
装置容量：＜4kVA，节能高效。
制冷剂：采用环保型R22制冷剂。
制冷量：1.3kW，满足常规教学实训需求。
重量与尺寸：重量100kg，外形尺寸120cm×60cm×142cm，便于搬运与放置。
四、基本配置与功能扩展
实验台结构：采用双层亚光密纹喷塑结构，造型新颖且坚固耐用。上层直观展示制冷系统结构，正面设有电源控制及测量仪表功能板。底部装有带刹车的万向轮，便于移动与固定。
压力与电参数监测：高低压压力控制器实时监测制冷系统压力，确保系统安全运行。同时，压缩机显示全面的电参数，包括电流、电压、功率等，便于学生了解压缩机的工作状态。
温度监测与曲线绘制：采用PT100传感器测量压缩机吸气口、排气口、冷凝器、蒸发器等关键部位的温度，并绘制温度曲线，便于学生分析制冷系统的性能变化。
制冷系统升级：电量热器、1P全封闭压缩机、冷凝器、视液镜、干燥过滤器、膨胀阀、储液器和蒸发器等部件组成完整的制冷系统，满足多种实验需求。加热器输出功率可调节，用于加热蒸发器循环水，测量加热功率及负载的电参数。
五、实训项目与应用
标准工况实验：测量标准工况下的制冷量和制热量，了解制冷系统的基本性能。
参数变化影响分析：模拟制冷系统参数变化对制冷性能和制热能效比的影响，提高学生对制冷系统性能的敏感度。
性能参数计算：计算系统主要性能参数，如制冷系数、功率因数等，培养学生的计算能力。
压缩机性能测试：对定频压缩机进行性能测试，了解其工作特性和性能参数。
制冷循环与热泵演示：观察制冷工质的蒸发、冷凝过程及压缩机的工作现象，理解制冷循环和热泵的工作原理。
热泵性能研究：在不同冷却温度下研究热泵的性能变化，提高学生的实验分析能力。
电功率与额定功率变化：测量设备的电功率和额定功率的变化情况，了解设备的能耗特性。
能量平衡演示：演示在不同条件下压缩制冷循环以及系统内的能量平衡情况，加深对制冷循环的理解。
制冷效率研究：研究压缩机在不同的冷却温度下制冷效率和制冷系数的变化情况，提高学生对制冷效率的认识。
传热系数测定：测定设备冷却系统的总体传热系数，了解冷却系统的传热性能。
热力膨胀阀作用研究：研究热力膨胀阀在系统中的作用及其调节原理。
冷却水吸热研究：在不同冷却温度下研究冷却水的吸热情况，了解冷却水的性能变化。
