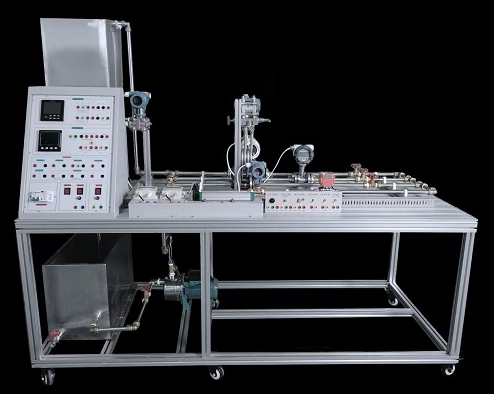

热工仪表测量实验装置
热工仪表测量实验装置全面解析
一、装置概述与教学目标
热工仪表测量实验装置是一款集教学、实验与演示于一体的综合性设备，旨在通过多种仪表的使用，帮助学生深入了解测量仪表的组成、测量及测量误差的基本概念，以及测量仪表的修正设定和误差处理方法。同时，该装置还能展示热工仪表的基本组成及其功能，使学生能够直观感受测量过程，加深对热工测量的理解。
二、技术参数与工作环境
工作电源：采用单相交流220V±10%，50Hz的电源供电，确保设备稳定运行。
工作环境：设备适用于环境温度范围为-5～45℃，相对湿度小于85%（25℃），海拔低于4000m的环境，确保实验数据的准确性。
装置容量：小于3kVA，节能高效，满足实验室用电需求。
测参数据：涵盖压力、温度、流量、位置、转速、液位等多种测量仪表，满足多样化实验需求。
三、实验装置功能详解
组成结构：热工仪表测量实验装置由传感器（感受件）、变换器（中间件）和显示器（显示件）三大部分组成，各部分协同工作，完成测量任务。
原理展示：通过位移测量、温度测量、转速测量等具体应用实例，动态展示传感器的基本原理和测量过程，加深学生对传感器的理解。
测量准确性：针对流量仪表进行精确测量，确保流量校验的准确性，提高流量仪表的工作效果，解决流量测量不准确的问题。
液位校验：在热工仪表的校验过程中，注重液位的校验，提高液位计的工作稳定性和准确性，确保测量结果的可靠性。
四、装置组成与细节展示
系统构成：系统通过产品说明、零件展示、装配演示、原理展示四个方面，全面展示热工仪表测量实验装置的组成和原理。
零件展示：单独展示传感器的各个组成元件，包括结构、材质等，让学生直观了解传感器的内部构造。
装配演示：以真实的形式展示传感器的装配过程，帮助学生掌握传感器的组装技巧。
传感器配置：平台配置了多种常用传感器，如霍尔位移传感器、湿敏传感器、差动电容传感器等，满足多样化实验需求。
无纸记录仪与PID仪表：具备万能输入功能，可测量各种类型传感器的输入信号，方便记录和控制实验过程。
实训平台：采用4040标准型号的工业铝材平台，美观大方，易于维护。
传感器底座与接线：所有传感器均有特定底座，接线端子引到底座上，方便连接和维护。
水箱与管道：配置不锈钢高位水箱和给水箱，以及304不锈钢管道连接系统，确保实验过程的稳定性和安全性。
五、实训功能与教学目标
传感器认知：通过实验，帮助学生了解各种传感器的类型、工作原理和特性。
离心泵与电动调节阀：了解离心泵和电动调节阀的工作原理及特性，掌握其使用方法。
智能调节仪与流量积算仪：认识和使用智能调节仪和流量积算仪，掌握其测量和控制功能。
无纸记录仪与PID仪表：了解无纸记录仪和PID仪表的使用方法和应用场景。
流量计校验：通过实验，掌握涡轮流量计、电磁流量计和孔板流量计的工作原理和校验方法。
压力与液位传感器：了解扩散硅压力传感器、扩散硅液位传感器、电容式液位传感器和差压液位传感器的工作原理和使用方法。
温度传感器：认识Pt100铂热电阻、T型热电偶和半导体热敏电阻的工作原理和特性。
传感器零点与迁移：了解传感器的零点和迁移的概念及其在实际应用中的重要性。
