风机盘管接线安装实训装置

风机盘管接线安装实训装置

风机盘管接线与安装实训系统——专为职业教育定制的教学实训解决方案

一、产品概述

风机盘管接线与安装实训系统，是依据职业教育的教学大纲和实训需求精心研发的教学辅助设备。该系统适用于高职院校、职业学校制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术等专业，以及制冷设备维修工（初级、中级）的实训教学。旨在培养具备空调与制冷技术专业理论知识和实践技能，能够从事空调、制冷设备及系统的技术升级、改造设计、安装、调试、维护、维修和技术管理等工作的技能应用型人才。

二、性能参数概览

1. 工作电源：AC 220V（±10％）

2. 环境温度：-10°C至+40°C

3. 相对湿度：低于85％（在25°C时）

4. 海拔高度：不超过4000m

5. 装置尺寸：长1200mm×宽700mm×高1600mm

三、实训系统功能亮点

1. 全面实训体验：系统通过风机盘管安装、风机安装、风口安装、试水通电等实训项目，提供全方位的实训体验。

2. 学做合一教学模式：采用“学做合一”的教学方法，有效激发学生的学习兴趣，提升实践动手能力。

四、实训台构造详解

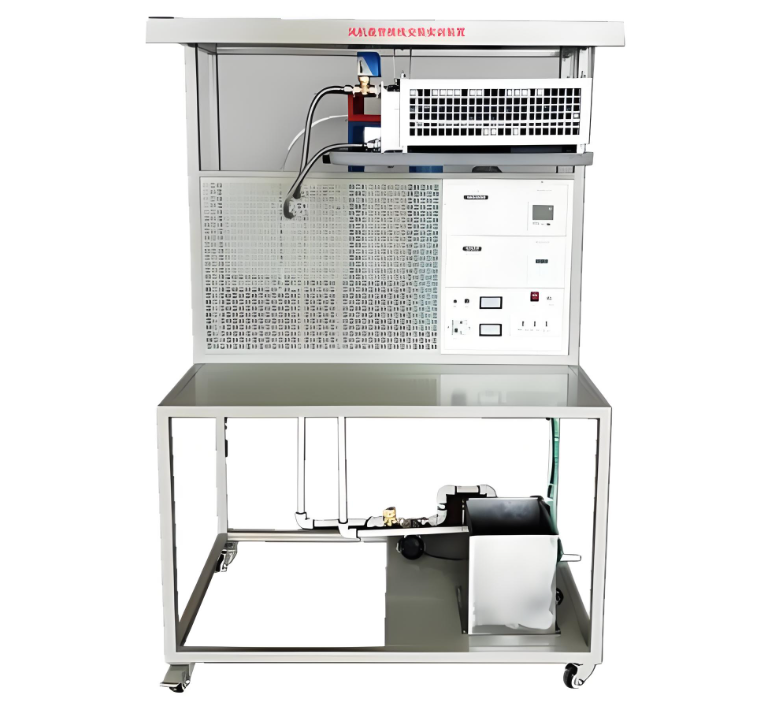

1. 结构组成：实训台由铝型材实训桌、实训面板、钢木框架、顶部框架等关键部件构成。

• 铝型材实训桌：用于放置实训套件、工具和资料，底部配备四个带刹车的万向轮，便于移动和固定。

• 实训面板：正面设有九路AC220V电源插座接口和温度控制器，每路均具备短路和过渡保护功能。

• 钢木框架：双层结构设计，顶层为多孔板，便于安装风机盘管；侧面多孔板设计用于连接和固定水管；下层配备进出水箱和水泵，水箱内置加热器，提供实验所需媒水。

• 顶部框架：设置有一个风机盘管子。

• 工位设计：采用双工位设计，每组两个工位，供水系统相互独立，互不干扰。

五、实训项目列表

1. 风口安装实训：学习并掌握风口的正确安装方法。

2. 风机盘管认知实训：熟悉风机盘管的结构和控制工作原理。

3. 电气电路连接实训：进行风机盘管的电气电路连接操作。

4. 两位两通电磁阀认识实训：了解两位两通电磁阀的结构和工作原理。

5. 两位两通电磁阀使用实训：掌握两位两通电磁阀的正确使用方法。

6. 空调控制面板应用实训：学习空调控制面板的操作和设置方法。

7. 回水软连接及保温实训：进行回水管道的软连接和保温处理。
