供热系统管道安装实训装置的深度解析与实践应用

一、实训装置概述

本供热系统管道安装实训装置深度涵盖了供热系统工程中的安装技术与操作工艺，通过模块化的训练模式，为各职业院校的学生提供了一个理想的实训与技能考核平台。

二、实训装置特点详解

1. 直观性卓越：系统采用开放式布局，管路清晰可见，各器件均贴有详细名称标识。学生可直观学习各元器件，并深入理解整个工作流程，增强学习效果。

2. 灵活性出众：通过活动接头的巧妙设计，系统可根据实际需求灵活组合不同的管道连接，结构紧凑且操作便捷，满足多样化的实训需求。

3. 实训效果显著：整套工程集成于实训平台上，供热源、管路布局、中转站及用户终端均独立设置，标识清晰，使学生能一目了然地掌握管道的布局、保温、测量等关键环节。

4. 系统完整性高：该实训装置在连接方式、热量交换、系统控制功能等方面与实际应用的供热系统保持一致，确保学生所学知识与实际应用无缝对接。

三、技术性能概述

1. 输入电源：三相四线，电压范围380V±10%，频率50Hz。

2. 工作环境：适宜温度范围为-10℃至+40℃，相对湿度小于85%（在25℃时）。

3. 系统容量：小于5kW，确保安全高效运行。

4. 安全保护：配备电流型漏电保护与接地保护，全面符合相关国家标准，确保实训过程安全可靠。

四、实训装置配置详解

本装置提供实训平台、热源、散热器、阀门、供热管道及附件、板式换热器、仪表等丰富器件。学生可根据实训要求，灵活选择器件，进行室内系统（如单户式自然循环热水供暖系统、双管上供下回式系统、垂直单管顺流式系统等）及室外管道（如直埋供热管道、管沟和地上敷设管道、法兰和阀门等）的安装与调试。

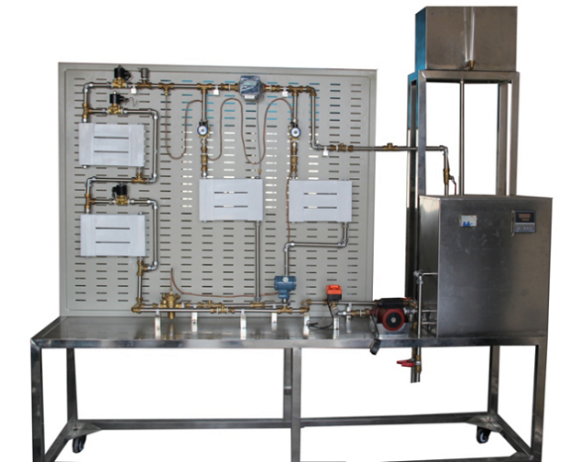

1. 实训台设计：采用不锈钢框架与钢制网孔板结构，美观大方且安装便捷。配备万向轮，便于实训台的移动与调整。

2. 供热系统构成：主要包括电热水锅炉、供热管道、散热片、膨胀水箱、循环水泵、换热器、热量分配表、自力式压差控制阀、恒温控制阀、自动排气阀、压力传感器、温度传感器等设备，全面模拟实际供热系统。

五、实训项目概览

1. 供热管材、管件及附件的连接：学习并掌握各种供热管材、管件及附件的连接方法与技巧。

2. 供热管道法兰和阀门安装：熟练掌握法兰与阀门的安装步骤与注意事项。

3. 低温热水地板辐射供暖系统安装：了解并实践低温热水地板辐射供暖系统的安装流程。

4. 热水集中采暖分户热计量系统组装：掌握热水集中采暖分户热计量系统的组装与调试方法。

5. 供热管道的试压、清洗及试运行：学习供热管道的试压、清洗及试运行的步骤与标准。

6. 供热系统故障设置与排除：通过模拟故障设置，学习供热系统故障的诊断与排除技巧，提升解决实际问题的能力。

六、主要配置：
