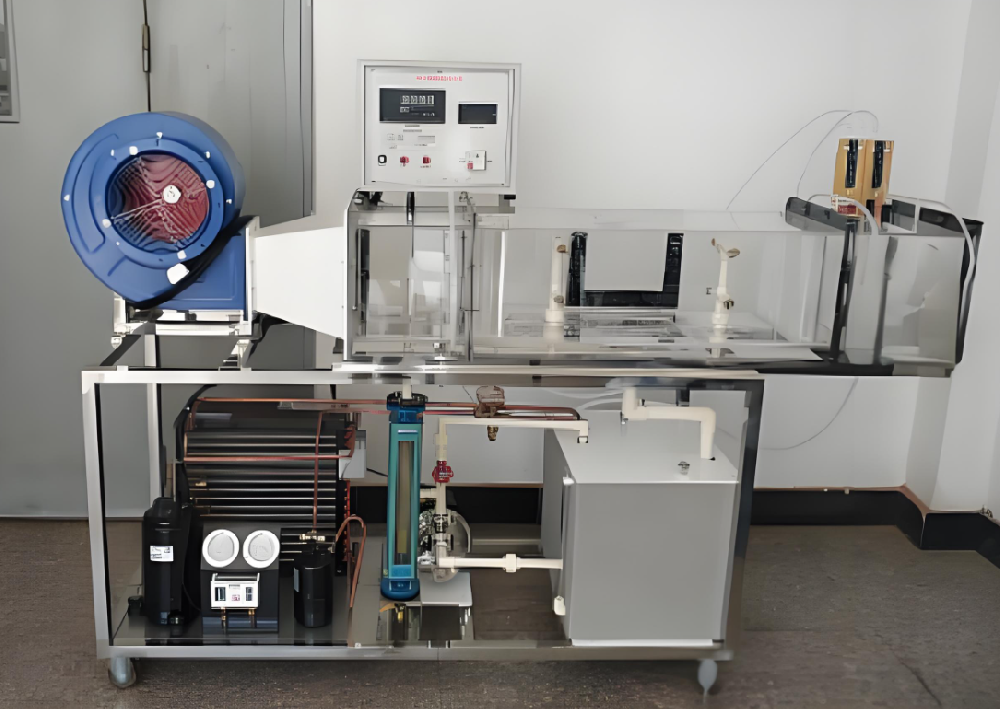

淋水室性能实验台

淋水室性能实验台

二、技术规格概述：

1、装置尺寸（大致范围）：长度约为1500毫米，宽度约500毫米，高度则达到约2000毫米，整体设计紧凑且便于操作。

2、电力需求：该装置采用标准220V电压供电，确保稳定运行。

三、应用目的与功能：

本装置主要用于对加湿空气的各项状态参数进行深入测定与分析。通过在淋水室内向新风喷射不同温度的水，可以实现包括加热、冷却、加湿及减湿在内的多种空气处理流程。同时，装置还能够精确计量所使用的水量及其温度，为空气处理效果的评估提供可靠数据。

四、核心组件与配置：

1、冷水处理系统：集成了水箱、电加热器、压缩机及其配套储液罐、高效干燥过滤器、风冷冷凝器以及长达15米的蒸发器盘管，共同构成完整的冷水循环与处理体系。

2、高效压缩机：选用1匹压缩机，其输入功率不低于750瓦，制冷量则高达2650瓦以上，确保强劲且稳定的制冷效果。

3、制冷剂配置：采用R22制冷剂，充注量设定为1.1千克。在停机状态下进行充注时，系统内部压力应维持在约0.8兆帕的范围内。

4、高性能水泵：配备单相不锈钢喷射式电泵，最大流量可达4.2立方米/小时，最高扬程则高达35米。在额定工况下，流量不低于2.5立方米/小时，扬程不低于16米，额定功率则达到或超过0.37千瓦。

5、流量监测设备：采用玻璃转子流量计LZB—15，其流量测量范围在40至400升/小时之间，专门用于测量水介质。

6、低噪音通风机：选用多翼式低噪声离心通风机，转速为1450转/分钟。配用电机功率不低于0.75千瓦，适用于380伏交流电、50赫兹的电力环境。全压范围在390至490帕之间，流量则介于1950至2850立方米/小时之间。

7、电源与控制系统：集成双面亚光密纹喷塑电控箱，内含漏电保护器（德力西品牌）、电压表、带灯自锁按钮开关、调节旋钮以及完整的控制面板等组件，确保操作便捷且安全可靠。

8、实验台框架：采用不锈钢方管精心打造，并配备万向轮带禁锢脚，便于移动与固定，为实验操作提供稳固且灵活的平台。
