热网水利工况实验装置

热网水利工况实验装置

一、热网水利工况模拟实验装置的核心应用：
本装置专为模拟热水供应网络设计，旨在通过多种水利工况的模拟变化实验，帮助用户深入理解热网水压图的动态变化情况，进而提升对热网运行特性的认识。

二、技术规格与参数：

1、装置尺寸：整体尺寸为2600毫米（长）×400毫米（宽）×2400毫米（高），确保足够的操作空间和实验视野。

2、电力需求：装置采用220V电压供电，额定功率为200W，确保高效且稳定的运行。

3、材质与构造：管路及阀门均采用优质ABS工程塑料制造，具有出色的耐腐蚀性能，确保整个系统的长期稳定运行。

4、水泵性能：水泵扬程达到4米，功率为200W，支持50Hz/60Hz的频率，流量超过5580升/小时，满足实验所需的水流条件。

5、流量监测：配备5套流量计，量程范围在16至160升/小时之间，精确测量并监控实验过程中的水流情况。

三、关键组件与配置：

1、实验平台：采用不锈钢材质的实验台架，结构坚固且易于清洁，为实验提供稳定的支撑。

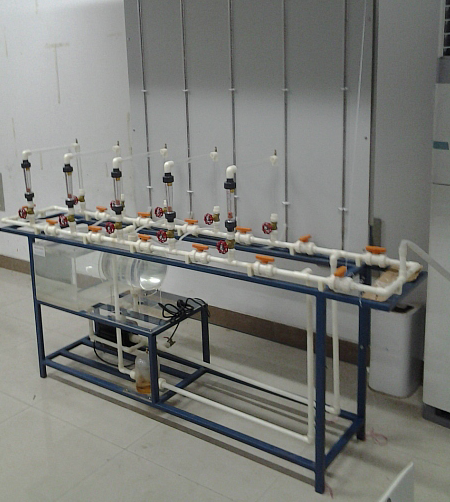

2、管道系统：下半部分由精心设计的管道网络构成，包括阀门、流量计等关键组件，模拟真实的热水供应网络。

3、阀门与流量计：阀门用于控制水流方向和流量，而流量计则精确测量并显示水流情况，为实验数据的采集提供可靠依据。

4、稳压罐：确保实验过程中水压的稳定，避免波动对实验结果的影响。

5、模拟锅炉：模拟热水供应网络的热源，提供稳定的热水供应。

6、水泵系统：由水泵及其相关组件组成，提供实验所需的水流动力，确保实验的顺利进行。

7、测量与观测装置：上半部分设有高位水箱和12根玻璃管组成的观测系统，玻璃管顶端与大气相通，下端与网路分支点相接，用于直观测量和显示热网用户连接点处的供水干管与回水干管的测压管水头（水压曲线高度）。每组用户的两支玻璃管间附有标尺，便于准确读取各点压力数据。
