工业锅炉多管路水循环教学演示装置-核心功能与运作原理：

一、主要功能目标：
本装置旨在通过精确调控加热元件的电压，直观展示锅炉水循环过程中的上升管倒流、下降管气塞等现象，同时，观察者可以清晰目睹泡状流、弹状流及柱状流等多种汽水流动形态，加深对锅炉水循环机制的理解。

二、运作机理阐述：
锅炉的可靠运行高度依赖于其水循环状态。特别是对于那些在高温环境中作业的对流管束和水冷壁，必须依靠流动的水来有效散热，防止管壁过热而导致的损坏。自然水循环是小型锅炉普遍采用的一种水循环方式，其动力源自上升管与下降管之间的压力差异。自然循环锅炉系统由汽包、下集箱、下降管和上升管等关键组件构成。受热后的上升管中，工质因温度升高而密度减小，或在特定受热强度及时间条件下产生蒸汽，形成汽水混合物，进一步降低密度。这一密度差异导致的压差，促使上升管中的工质向上流动，而下降管中的工质则向下流动进行补充，形成循环回路。只要上升管的受热程度足以维持这一密度差，循环就会持续进行。

三、技术参数概览：

1、装置尺寸：长1200毫米、宽650毫米、高1800毫米，设计合理，便于操作与展示。
2、电力配置：标准380V电压输入，总功率为5千瓦，确保高效且稳定的加热效果。
3、移动性：实验台底部装有脚轮，便于在不同教学或演示环境中轻松移动。
4、耐高温管道：采用φ16玻璃弯管，耐高温特性显著，确保实验过程的安全与准确性。
5、加热元件：镍铬电阻丝加热器，直径φ0.4毫米，电阻值为80Ω，提供稳定且可控的加热源。
6、核心组件材质：水鼓与汽包均采用不锈钢材质，直径为φ130毫米，壁厚2毫米，耐腐蚀且耐用。
7、工作温度：实验过程中，水温可超过100℃，模拟真实锅炉工作环境。

四、关键组件配置：

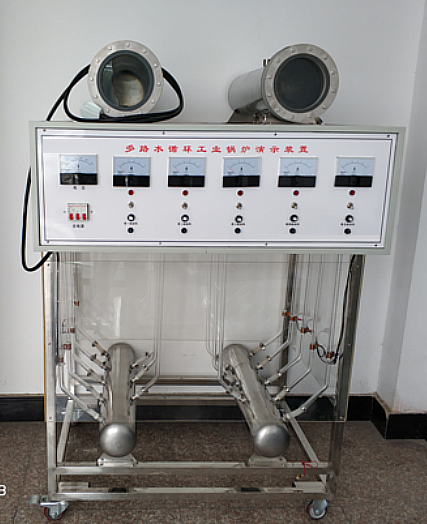

• 模拟上锅筒与下集箱，还原锅炉实际结构，便于观察与分析。

• 上升管与下降管，直观展示水循环路径与流动状态。

• 电加热器及加热控制开关组，实现加热强度的精准调节。

• 电压电流显示与调节系统，确保实验过程的安全与可控性。

• 不锈钢移动式实验台，提供稳定且便于移动的实验平台
