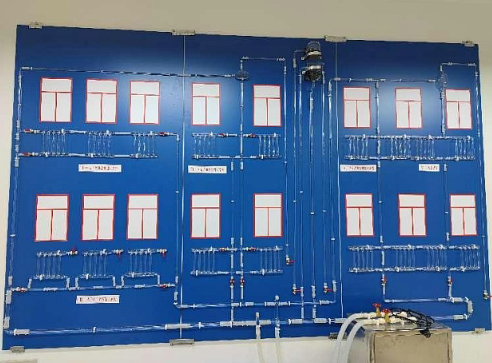

采暖系统模拟演示装置

采暖系统模拟演示装置

采暖系统仿真演示平台-技术规格与功能概述：

一、技术规格详情：

1、装置尺寸：长3300毫米、宽400毫米、高2200毫米，设计紧凑，便于展示与操作。

2、电力需求：标准220V电压供电，总功率为370瓦特，确保高效且安全的运行。

二、应用目的与功能：

1、可视化展示：配备18个透明玻璃材质的暖气包，直观展示采暖系统内部结构与水流状态。

2、多样模拟：通过集成5种不同的采暖方式，本平台能够模拟并展示多种热水采暖系统的工作流程及连接配置，提升教学与实践效果。

三、核心组件与系统配置：

1、循环动力源：采用高效循环水泵，确保采暖系统内水的持续循环，模拟真实工作环境。

2、供水系统：配备给水箱，为采暖系统提供稳定的水源，保证系统正常运行。

3、气体收集与处理：集气罐设计，有效收集并处理系统中可能产生的气体，维护系统稳定性。

4、压力与体积调节：膨胀水箱的设置，用于调节系统内的水压与体积变化，确保系统安全运行。

5、环境模拟：安装模拟窗，模拟不同外部环境条件对采暖系统的影响，增强教学互动性。

6、散热组件：精选散热器，作为系统的主要散热部件，展示其散热效果与工作原理。

7、系统布局展示：

• 水平式单管顺流式系统：展示水流方向与散热器连接方式，便于理解系统工作原理。

• 水平式单管跨越式系统：通过特殊连接方式，展示水流在不同散热器间的分配与控制。

• 垂直式单管顺流式系统：模拟垂直安装条件下的水流路径与散热效果。

• 垂直式单管跨越式系统：结合垂直布局与跨越式连接，展示复杂采暖系统的设计与运行。

• 双管系统：提供更为灵活的散热控制与水流分配，展示高级采暖系统的特点与优势。
