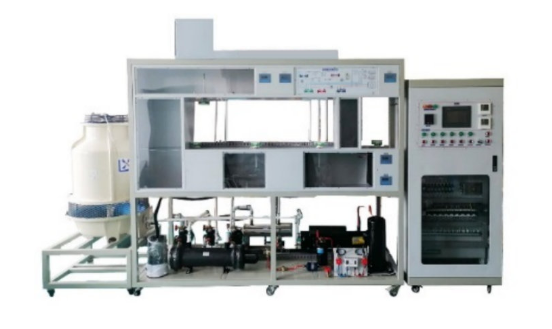

暖通中央空调系统技能综合实训装置
一、产品简述：
暖通中央空调系统技能综合实训平台，专为高等教育及职业教育领域设计，适用于机电设备安装、电气运行、制冷空调设备维修等多个专业的实训教学。该平台能够支持《制冷空调设备原理》、《制冷空调装置操作维护》、《制冷空调自动化技术》及《空气调节技术》等核心课程的实践学习。
二、装置特性：
工程化设计理念：此装置融合现代建筑电气与楼宇智能化技术，模拟中央空调全空气调节系统，结合安防前沿技术，满足教学实验需求。
先进PLC系统：采用西门子S7-1200系列PLC，包括CPU 1214C、模拟量模块及必要继电器、开关、指示灯等，通过上位机软件实时监控系统状态。
直观展示：通过实物展示、流程图、电表、压力表等，直观呈现中央空调系统结构与工作原理，便于教学与学生理解。
综合实训功能：集制冷、电气控制、故障模拟于一体，全面满足实训需求。
高效循环管路：采用新型水管与铜件连接，通过电磁阀、风机盘管实现冷热循环，灵活调节风速与风量。
智能化通信：集成以太网、485、RS232通信，结合工控仪表、传感器，实现数据记录、采样与分析。
三、技术参数概览：
电源：三相四线380V±10%，50Hz
安全：具备电压、电流漏电保护，符合国标
尺寸：970×2240×1970mm
制冷剂：R22
最大供冷量：7.5kW
循环水泵：冷却38L/min，扬程10m；冷冻50L/min，扬程12m
电加热丝：300W/根
风机盘管：340m³/h
系统保护：高低压、过热保护
四、系统亮点：
控制器配置：采用西门子PLC，支持手动与自动控制，通过上位机软件监控运行状态。PLC模块可独立实训，组态软件实现集中管理。
坚固控制柜：双层亚光密纹喷塑结构，透明门设计，便于观察内部元件。
故障模拟：结合实际设置故障，培养学生分析与排除故障的能力。
多功能仪表：显示三相电压、电流，监测电源及水泵工作状态。
压力监测：真空压力表与压力变送器，测量范围广，触摸屏显示。
智能风阀：5个可调风阀，数字控制，显示角度，自动复位。
变频控制：结合PLC与变频器，实现PID闭环反馈控制。
温湿度与风压监测：传感器集中处理数据，上位机显示。
通风模拟系统：集成加湿器、加热器、风阀等，模拟真实中央空调系统。
系统原理图：控制面板上绘制制冷系统流程图，便于学习。
循环管路：新型水管连接，快速插拔，便于实验。
控制方式：支持手动与计算机控制，手动按钮位于控制柜门，计算机控制通过组态技术实现，支持远程监控。
五、系统主要组成
序号
名 称
主要部件、器件及规格
数量
1
电气控制柜
长×宽×高为80cm×85cm×180cm
1套
2
制冷机组
1）3匹压缩机：（工作电压：220V；制冷量：7200W；）入功率：2340W；制冷剂：R22；电机形式：感应电机；保护器形式：内置。
2）壳管式冷凝器：换热面积：1.2m2，设计温度：60℃、工作介质：管程（夹套）：水、壳程（壳体）：R22。
3）储液罐（容量：2L
4）内平衡式热力膨胀阀
5）干燥过滤器
6）干式蒸发器（换热面积：1.6m2，设计温度：40℃。工作介质：水管程（夹套）：R22、壳程（壳体）。1套
3
冷却水系统
1)冷却塔（冷却水量：3m3/h、外形尺寸：Φ75cm×113cm、电机功率：0.18kW）、
2)冷却水泵（输出功率：200W、输入功率：400W、额定转速：2850rpm、额定流量1套
4
冷冻水系统
1)冷冻水泵（输出功率：370W、输入功率：400W、额定转速：2800rpm、额定流量：50L/min、额定扬程：12m、进出口管径：25mm(1″)、电磁阀
1套
6
集中式中央空调系统
1）HP高效过滤器表冷器(材质：铜管铝翅片、排管：3×6)、翅片式。
2）电加热器（工作电压：220V、功率：300W）。
3）送/回风风机（电压：380V/220V、转速：2850r/min、功率：80W）。
4）温度传感器(Pt100、探头长度：38mm)。
5）加湿器（额定电压：220V、功率：220w）。
6）模拟量输入风阀（额定电压：220V、额定功率：3w。
7）风风阀控制器：数字智能调节5套1套
7
半集中式中央空调系统
1）卧式风机盘管2台（最大风量340m3/h,输入功率34w,220v,50Hz）、进出口管径20mm)。
2）电磁阀
3）温控仪等2套
8
测量仪表
1）智能电量监测仪：
2）液晶显示，测量范围0-600VAC
3）耐震真空压力表：
4）量程-0.1～1.5MPa、-0.1～3.5Mpa，4-20MA
5）高低压力控制器：设定范围高压0.8～3.0Mpa、低压0.1～0.4Mpa。
6）径向压力表：量程0～1.0 Mpa
7）压差计：测量范围0～-200Pa，可测正负压1套
9
分水器
304不锈钢材质，一进5出，接口20MM，压力0.6 Mpa
1套
10
集水器
304不锈钢材质五进1出，接口20MM，压力0.6 Mpa
1套
11
软件
模拟中央空调系统，可实现以下功能：
中央空调的基本认识
中央空调主要组成器件的结构及工作原理
中央空调的空气处理系统工作原理
中央空调的水系统工作原理
中央空调的制冷系统常见故障的维修
中央空调的制热系统常见故障的维修六、系统主要配置
编号
名称
单位
数量
备注
1
配电控制柜，网络式机柜
套
1
2
三相4P带漏电开关
只
1
32A
3
三相保险
台
1
32A
4
多功能电力仪表
个
1
1
5
按钮
套
6
6
开关电源:为控制系统提供电源
套
1
Q60.:提供+24V.+12V
7
中间继电器
套
8
24V
8
交流接触器
套
9
220V
9
7寸彩色触摸屏
只
昆仑动态
10
通信线
只
1
11
实验操作指导书
套
1
12
PT100传感器
只
2
含PT100转4-20MA变送器
13
6ES7214-1BA40-0XB0
台
1
14
8路数据模拟量
套
1
6ES7 231-4HF32-0XB0
15
压力采集模块）
块
1
6ES7214-1BA40-0XB0
16
模拟量输出
块
1
6ES7 232-4HB32-0XB0
17
压力变送器，0-10V
只
2
18
可移动式学生终端计算机台架
套
1
（钢木结构≥ 材500×550×900 mm）
19
系统 流程图
套
1
有机玻璃
20
变频器
套
1
三菱变频器0.4K
21
实验台控制智能模块
套
1
22
组态软件
套
1
23
通讯电缆
套
1
24
扳手
把
2
300
25
中央空调上位机监控软件及工程
套
1
26
央空调仿真教学软件
套
1
