住宅楼采暖系统实训装置

住宅楼采暖系统实训装置

一、实训功能概述

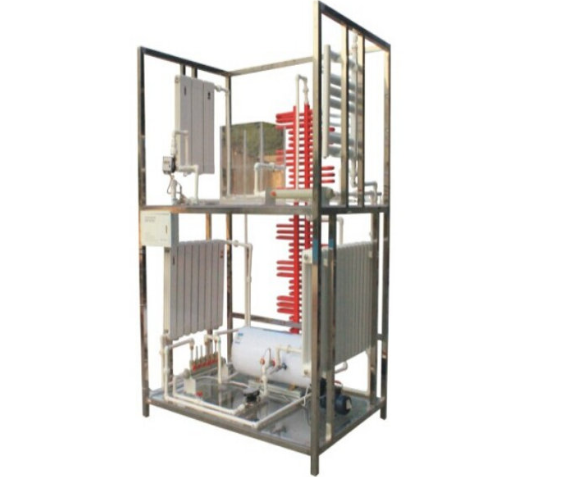

1、住宅楼采暖系统实训装置采用整体式全真暖气片和管路设计，配备透明地板，能够清晰地展示隐蔽管路的全部结构和走向，为学员提供直观的采暖系统实训体验。

2、该装置在一二层均设置了热计量表，通过锅炉及循环泵实现热循环演示，使学员能够深入了解采暖系统的热循环过程。

3、实训装置展示了单管跨越式供暖系统和双管下供下回式供暖系统的外观、结构、工作原理、安装部位和安装形式，帮助学员掌握不同供暖系统的特点和应用。

4、此外，还展示了多种类型的散热器，包括铜铝复合散热器、薄壁钢管散热器（艺术造型）、普通钢制散热器、板翼散热器和卫生间小背篓散热器等，让学员了解各种散热器的性能、特点和安装方法。

5、膨胀水箱采用全透明材料制造，能够直观地演示膨胀水箱的工作原理，增强学员对采暖系统辅助设备的理解。

6、所有散热器和水暖设备均能够全真演示，确保学员在实训过程中能够获得真实的操作体验。

二、技术指标详解

1、实训装置的外形尺寸为1500×1000×2400mm，确保有足够的空间容纳各种设备和管路。

2、框架材料采用304不锈钢，具有耐腐蚀、强度高等优点，确保实训装置的使用寿命。

3、地板材料采用钢化玻璃，透明度高、耐磨损，方便学员观察管路结构。

4、进水要求为0.05MPa～0.75MPa，确保系统能够在正常水压范围内运行。

5、安全保护方面，实训装置具有漏电自动保护装置和接地保护，确保学员在实训过程中的安全。

6、制冷供暖考核装置智能物联网平台是公司自主研发的智能化管理平台，具备集中管理、远程控制、报表打印、数据分析等应用功能，能够同时管理多台制冷空调实验装置。

• 该系统由云平台后台管理软件与物联网硬件设备组成，通过后台云平台管理软件可以远程监测每台空调的运行状态，实现统一管理、远程开关、数据存储与分析等功能。

• 设备硬件包括中继路由与智能终端，采用无线通讯方式，抗干扰能力强，覆盖范围广。

• 子系统独立显示控制数据，液晶面板可同时显示温度、湿度等数据。

• 云平台24小时实时监控制冷供暖考核装置设备的运行状态，支持远程控制和数据查询。

• 组网方式灵活多样，可通过LORA、RS485等方式连接设备，并通过NB-IOT、GPRS、4G-LTE、以太网、WIFI等方式连接网络。

• 服务器可根据网络环境特殊要求的客户服务进行配置。

• 数据分析功能可记录制冷供暖考核装置用电量、温度、湿度等数据，为节能减排管理方案的制定提供依据。

三、主要配置及实训项目

1、一二层入户处均设置了热计量表及阀门，方便学员进行热计量表的计量操作及拆装实训。

2、一层供暖系统为单管跨越式供暖系统，左、中、右三面框壁各设置了不同类型的散热器，供学员认识和学习单管跨越式供暖系统的特点和应用。

3、二层供暖系统为双管下供下回式系统，散热器配置与一层相似，但系统结构不同，供学员对比学习双管下供下回式供暖系统的特点。

4、供回水主立管沿框架左侧设置，方便学员观察和理解采暖系统的管路布局。

实训项目包括：

• 实训一：单元住宅楼分户热计量采暖系统操作演示

• 实训二：单管跨越式供暖系统的认识与操作

• 实训三：双管下供下回式供暖系统的认识与操作

• 实训四：热计量表的计量操作及拆装实训

• 实训五：锅炉的拆装及操作实训

• 实训六：循环泵的操作及拆装实训

• 实训七：分水器、集水器的操作及拆装实训

• 实训八至十二：各种类型散热器的拆装实训
