管式太阳能供热实训装置

管式太阳能供热实训装置

一、产品综述
管式太阳能供热实训系统，作为一套专为太阳能工程领域理论与实践教学设计的装置，广泛应用于卫生热水、空调供暖和类似服务的热水供应培训。此系统具备丰富的教育价值，旨在帮助学生深入理解太阳能供热的各项技术细节。

二、实训功能特性
该系统允许学生遵循专业安装指南，运用专用工具，将太阳能热水器、电辅助加热器、自动补水阀、温度与水位监测装置以及各类管道配件组装成一个功能完备的太阳能热水供应系统。此外，学生还需负责安装进出水管路，并最终进行系统的功能测试，以确保热水供应的顺畅。

三、系统组成与功能

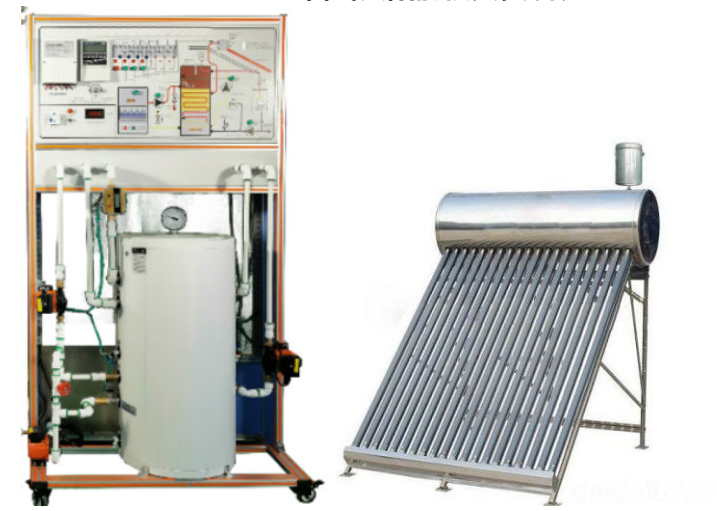

实训装置包含以下关键组件：太阳能热水器、电加热器、自动补水阀、温度与水位显示器、管道配件、专业工具、安装实训平台、太阳辐射传感器以及能量计数器，且所有代码均开放供学生参考学习。

1. 主模块

• 设计为垂直框架结构，配备详细的前面板系统图，展示一次与二次回路液体循环、存储与控制组件。

• 组件垂直安装于底座，便于装配与拆卸操作，前后开口设计，便于学生观察与学习。

2. 太阳能单元

• 包含太阳能集热器、不锈钢水箱（80L容量，1200W功率）、太阳能回路控制阀、流量调节器、安全阀、压力表、温度计、止回阀、膨胀罐、泵及支持回路。

• 配备液晶显示屏的电子控制中心，用于数据展示。

• 包含电源、保护与状态指示灯。

• 温度系统配备三个太阳辐射传感器和一个热量计数器。

3. 真空集热管

• 太阳能电池板安装于金属结构，通过柔性管道（含排放、安全与注入阀）与主模块连接。

• 储水量80L，含7根吸收管，流体体积1.5L。

4. 供水系统

• 由水箱与水泵组成，管道采用快速插拔设计，便于安装与拆卸。

5. 控制器

• 标准太阳储水式控制器，实现智能全自动控制。

四、技术规格

• 工作电压：单相三线220V±50Hz

• 整机功率：小于2000W

• 外形尺寸：两种规格可选（800×700×1650mm或810×1200×1150mm）

• 真空管数量：7管

• 加热方式：太阳能+电加热

• 控制模式：智能全自动

• 进水压力要求：0.05MPa至0.75MPa

五、实训项目概览

1. 储水式太阳能机架的安装与调试

2. 储水式太阳能进水管路的安装与测试

3. 储水式太阳能排水管路的安装与检查

4. 储水式太阳能真空集热管的安装与校准

5. 储水式太阳能系统的进水出水功能测试

6. 储水式电加热器的安装与自动补水阀的调试

7. 储水式温度水位显示器的安装与操作练习

8. 储水式太阳能热水器的维护与保养

9. 识别所有组件及其在系统中的作用

10. 分析控制系统提供的数据情景

11. 储水式制暖设备与空调的选型原则

12. 储水式设施的装配与维护标准

六、主要配置列表

• 太阳能主体设备

• 实训台架子

• 压力水泵

• 不锈钢水箱

• 水管及专用接头

• 控制器

• 电磁阀

• 水龙头

• 太阳辐射传感器
