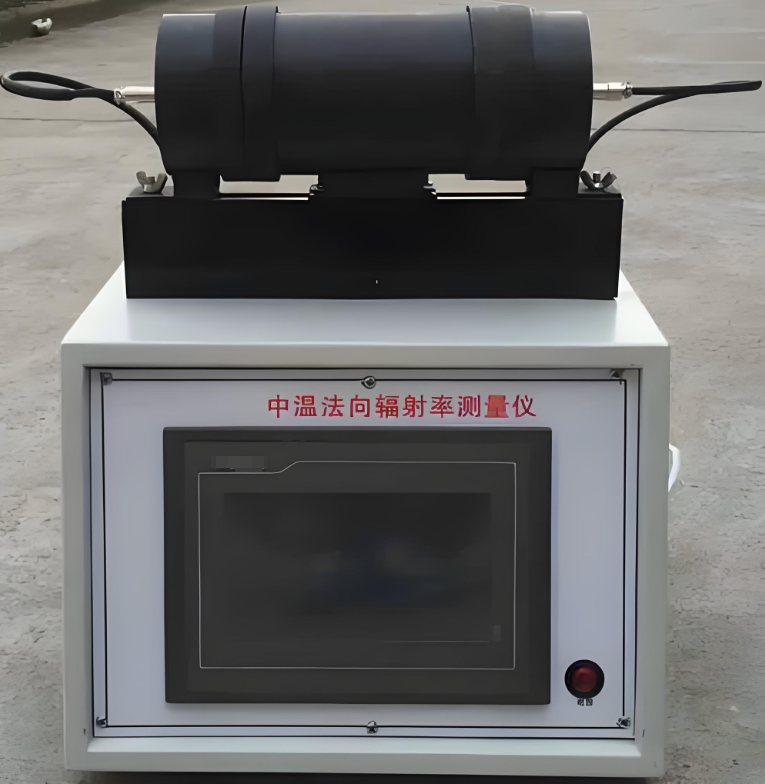

中温法向辐射率测量仪

中温法向辐射率测量仪

中温法向辐射率测量系统-核心应用：
该系统专注于通过对比分析法，精确测定固体表面在法向辐射条件下的黑度特性。

二、技术规格概览：

1、温控区间与稳定性：操作温度介于0至90℃，且在20分钟内温度波动不超过0.8℃，确保测试环境的稳定。

*2、交互界面：装备一块7英寸彩色触控液晶显示屏（昆仑通态TPC7062KX(TX)型号），支持DC24V（±15%）供电。屏幕能直观展示多项参数，包括热源与受体温度、室温、两个传导腔的温度、加热时长、预设加热温度、热源及两个传导腔的控制量，实现信息的全面集成。

3、固态调控组件：采用SSR-10LA固态继电器（调压器），输入信号范围为4-20mA，输出电压90-250VAC，频率可达500HZ，提供精准的加热控制。

4、电源供应：配备24V直流稳压电源，额定电流5A，保障系统稳定运行。

5、加热与传感设计：传导体上配备两根各50CM长的加热丝，总功率40W，每侧传导腔内置一个DS18B20温度传感器。热源部分采用10W电阻丝加热，配置环氧板隔热片，外径105mm，厚度6mm，隔热片内径54mm，厚度10mm；受体部分则采用紫铜板，直径54mm，并经过特殊处理熏黑。

6、精密构造：传导体由内外两层无缝钢圆筒构成，外筒直径105mm，厚度6mm，内筒外直径50mm，厚度1mm，中间填充保温棉，有效隔离热量。

7、设备尺寸：整体尺寸为450×350×600mm，紧凑设计便于操作与存放。

三、核心组件与功能：

• 集成了热源、传导体、受体等关键部件，以及CPU模块与固态继电器，通过调节加热电压实现精确控制。

• DS18B20温度传感器网络，确保温度数据的精确采集。

• 24V 5A稳压开关电源，为系统提供稳定可靠的电力供应，同时增强操作安全性。

• 7英寸彩色触控液晶屏，实时显示所有监测数据，便于即时监控与分析。

• 支持RS232接口，既可与计算机连接实现数据导出与分析，也支持离线独立操作，灵活适应不同实验需求。
