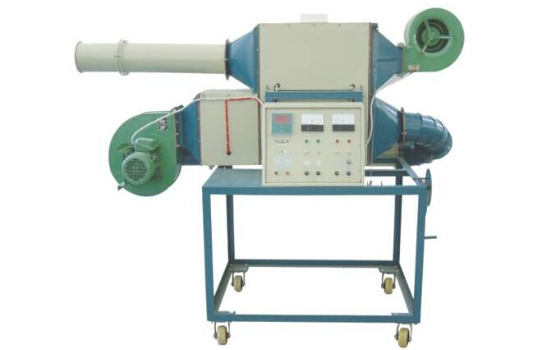

气—气热管换热器实验台

气—气热管换热器实验台

气-气型热管换热装置实验平台-概述：

热管由三部分构成：管壳、外部扩展热交换面（即散热器）以及端盖。其下半部为高效换热管系统，上半部为内置真空的散热器壳体，共同构成重力热管系统。工作原理简述如下：当热水流经换热管时，热能传递给管内的液态工质，液态工质迅速蒸发并扩散至散热器上部。此时，整个散热器升温并对外散热。气态工质在散热的同时冷凝回液态，并依靠自身重力返回至壳体底部，继续下一轮相变传热循环。热管的传热机制赋予其以下显著特性：高传热能力，得益于其内部组织的低热阻沸腾与凝结相变过程，导热系数远超紫铜；良好的等温性，源于热管内腔饱和气体的微小压力差；无需泵送装置及密封润滑部件，结构简洁，无运动部件，运行宁静。

二、实验目标：

1、量化分析翅片管式热管换热器的换热量与热端介质温度之间的关系。

2、探究热管倾斜角度对其工作性能的具体影响。

三、核心配置：

• 翅片管式热管换热器，作为实验的核心换热元件。

• 加热段与被加热段均配备循环加热风道，确保热量传递的高效与均匀。

• 鼓风机与风机，提供稳定的气流，模拟实际工作环境。

• 笛形管流量计配合差压传感器，精确测量气体流量。

• 加热系统采用固体调压模块实现无级调节，确保实验条件的灵活性。

• 信号输入巡检仪实时显示温度与压差，电流表与电压表监测电气参数。

• 不锈钢台架与控制屏，提供稳固的支撑与便捷的操作界面。

四、技术参数：

1、低噪音离心风机，型号CF-11，功率1.1千瓦，转速2800转/分，提供稳定的空气流动。
2、流量范围1900-2500立方米/小时，全压范围959-1200帕斯卡，满足实验对气流条件的需求。
3、工作电压为380伏特±10%，额定功率3.5千瓦，确保设备稳定运行。
4、外形尺寸1500毫米×500毫米×1700毫米，适应多数实验室空间。
5、工作环境温度范围-10至+40摄氏度，确保实验在适宜条件下进行。
6、环境湿度要求相对湿度低于85%（在25摄氏度下），保持设备内部干燥。

注：II型配置额外增加带标准信号的多路万能信号输入巡检仪、数显电流表与电压表以及专业软件，提升实验数据的采集与分析能力。
