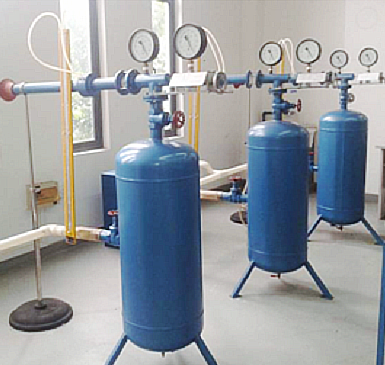

喷管实验装置

喷管实验装置

喷管性能实验系统-实验目标：

1、观测喷管在临界状态下的工作特性。

2、展示并分析喷管内部压力与流量的变化关系，同时观察并记录临界压力点及最大流量状态的现象。

核心组件概述：

1、喷管主体组件，用于实现流体的高速喷出及压力、流量的转换。

2、稳固支撑结构——支架，确保实验过程中喷管的稳定与安全。

3、透明观察部件——有机玻璃渐缩喷管，便于直观观察喷管内部流体流动状态。

4、流体调控部件——渐缩渐扩喷管，用于调节流体流速与压力分布。

5、压力稳定装置——稳压罐，确保实验过程中流体压力的恒定。

6、压力测量仪表——真空压力表，实时监测并记录喷管出口压力。

7、流量测量设备——孔板流量计，精确测量流体流量，为实验数据分析提供依据。

8、压差测量工具——U型差压计，用于测量并显示喷管进出口之间的压力差。

9、流量调节部件——调节阀门，灵活调控流体流量，满足实验需求。

10、真空创造设备——真空泵，用于在实验过程中创造所需的真空环境。

11、手动操作装置——手摇移动手柄，便于在实验过程中进行手动调节与操作。

12、整体支撑结构——不锈钢台架，提供稳固的支撑平台，确保实验设备的稳定与安全。

技术参数详情：

1、工作配电要求：220伏特，额定功率5.5千瓦，满足实验设备运行的电力需求。

2、外形尺寸：2500毫米×500毫米×1000毫米，适应多数实验室空间布局，便于实验操作与观察。
