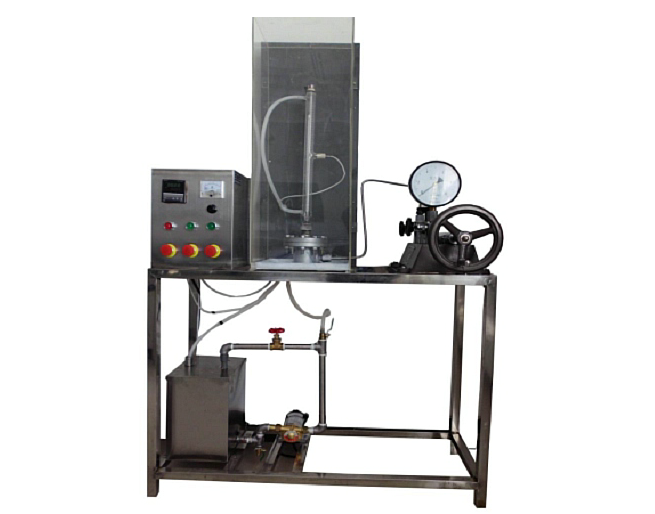

二氧化碳P-V-T关系仪

二氧化碳P-V-T关系仪

二氧化碳P-V-T特性测试仪-功能特性：

1、高精度测量系统：该测试仪集成了高精度压力校验装置、智能温控仪表（采用PID算法调节，温度控制精度达到±0.1℃）以及精密PID调压电路，确保实验数据的准确性。

2、便捷的操作界面：通过面板上的开关按钮，用户可以轻松控制设备的运行状态，既可进行定性实验观察，又能直接读取实验所需的各项数值，操作简便直观。

3、优质材料构建：测试仪整体框架采用符合欧洲标准的高品质铝合金材料，水路管道选用不锈钢复合材质，油管则采用耐腐蚀的304不锈钢，制冷管路则采用高性能紫铜管，确保设备坚固耐用且外观优雅。

4、灵活移动设计：测试仪底部配备有万向轮，便于在不同实验场所进行移动和定位。

二、技术规格与性能：

1、电源输入：支持单相AC220V±10%的电源输入，频率为50Hz。

2、工作环境要求：适宜的工作环境温度范围为0℃至+40℃，相对湿度需低于85%（在25℃下），且海拔应低于4000米。

3、设备容量：测试仪的总容量小于3kVA，确保高效节能。

4、尺寸与框架：测试仪的外形尺寸为1200×500×1700mm（长×宽×高），采用高品质欧标铝合金框架和水平调节支撑脚轮，确保设备稳固且易于调整。

5、安全性能：测试仪具备漏电压和漏电流保护装置，符合国家安全标准，确保实验过程的安全性。

三、实验目标与应用：

1、精确测定二氧化碳的P-V-T（压力-体积-温度）关系，为科学研究提供准确数据。

2、观察并测定二氧化碳的临界现象及其临界参数，深入了解其物性特征。

3、测量二氧化碳在不同压力条件下饱和蒸汽和饱和液体的比热容，为热力学研究提供基础数据。

4、研究二氧化碳饱和温度与饱和压力之间的对应关系，为工业应用提供理论指导。

四、配置与组成详解：

1、测试仪主要由高品质欧标铝合金框架、实验台本体、加压系统、恒温水浴系统、电控系统等关键模块组成。

2、实验台本体的高压容器采用45号钢加工焊接而成，表面经过镀铬处理，内部配备玻璃容器及密封填料，确保实验环境的密封性和安全性。

3、石英耐压玻璃管具有3mm的厚度，毛细管直径为2mm，长度超过500mm，能够承受高达10MPa的压力，满足高压实验需求。

4、玻璃夹套带有刻度，并配备温度传感器侧口，便于实验过程中的温度监测和记录。

5、透明有机玻璃保护罩提供实验观察窗口，并配备LED灯管，确保实验过程清晰可见。

6、加压系统包括压力校验仪和精密压力表，能够精确控制实验压力范围，并设定最高压力限制。

7、制冷加热恒温水箱采用304不锈钢材质，温度范围可达-5至100℃，内置加热棒和热电偶，确保温度控制的精确性和稳定性。

8、温度测量系统配备智能温控仪表和PID调压模块电路，实现高精度的温度控制和测量。

9、制冷压缩组由全封闭式压缩机、冷凝器、节流阀等组成，采用R600a制冷工质，提供稳定的制冷效果。

10、循环水泵用于恒温水循环，确保实验过程中水温的均匀性和稳定性。

11、测试仪框架采用304不锈钢材质，结构紧凑且美观大方，操作简便流畅。

12、测试仪整体设计为可移动式，配备3寸双刹车轮，便于在不同实验场所进行灵活移动和定位。
