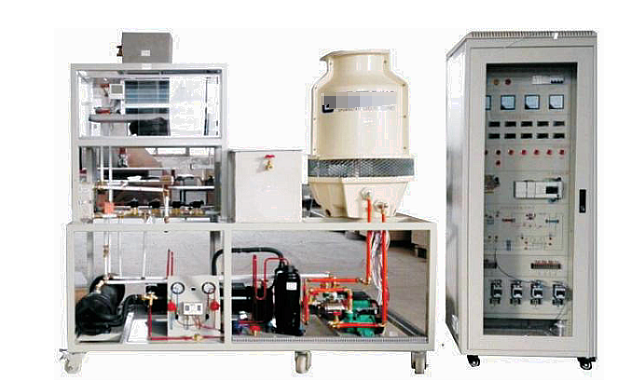

蓄冷空调制冷技术实训装置

蓄冷空调制冷技术实训装置

蓄冷空调制冷技术实训系统-是利用夜间电力低谷时段制冰并储存于蓄冰设备中，在日间融冰释放冷量，以此减轻电网高峰时段的空调用电压力并优化空调系统配置，此技术引领着现代中央空调领域的发展趋势。本系统依据《蓄冷空调系统理论与实践》、《蓄能空调技术进展》等专业课程的教学需求，精心打造而成的新型实训平台。系统核心为直接蒸发制冰机制，涵盖制冷机组、蓄冰单元、空调末端、循环水泵、乙二醇循环泵及载冷剂（乙烯乙二醇溶液）等关键组件，非常适合空调工程、建筑环境与能源应用工程等专业的实践教学。

二、蓄冷空调制冷技术实训系统特色:
1、本系统集成了工业级蓄冷空调实际部件，确保实训内容与实际应用无缝对接。
2、系统支持蓄冷运行、取冷供冷及常规空调三种运行模式，满足多样化教学需求。
3、直接蒸发制冰、内融冰取冷与大温差过冷技术在本系统中完美融合。
4、结构设计紧凑，操作简便，控制灵活高效。
5、夜间蓄冰模式利用低谷电力，实现能源错峰。
6、日间融冰模式有效节能，减轻日间电网压力。
7、主机直供冷模式确保系统满负荷高效运行。

三、技术规格：
1、输入电压：单相三线220V±10%，50Hz。
2、工作环境：温度范围-10℃至+40℃，相对湿度低于85%（25℃下），海拔不超过4000m。
3、系统功耗：小于4kVA。
4、制冷剂：采用R22。
5、载冷剂：乙烯乙二醇水溶液。
6、安全特性：配备电流型漏电保护与接地保护，符合国家安全标准。

四、系统配置概览：
1.实训平台：采用不锈钢材质，结构清晰、稳固且紧凑。
2.控制箱：铁质双层喷塑设计，坚固耐用。前门透明，便于观察PLC控制器、接触器等元件。面板集成总电源开关、电压电流表、手动旋钮、状态指示灯、系统流程图及PLC单元。
3.电源管理：三相四线AC380V供电，配备漏电保护器。
4.控制系统：整合电气控制、PLC编程控制器与计算机监控。
5.基本组件：包括制冷机组、蓄冰单元、乙二醇泵、电磁阀、板式换热器、空调末端、循环水泵及载冷剂等。
6.电压指示：提供电网监控电压表、电流表及制冷机组运行电流表。
7.压力监测：配置两只真空压力表及一只双组压力控制器，监测低压与高压侧压力变化，保护压缩机。

五、实训内容：
1、探究蓄冷空调系统的结构原理。
2、实践蓄冷空调的启动、运行与调试。
3、记录蓄冷空调运行数据，检测运行参数。
4、理解蓄冷空调的控制逻辑与控制原理。
5、学习PLC编程、调试与应用。
6、中央空调结构与设备认知实训。
7、中央空调启动与停止操作实训。
8、中央空调运行调节与操作实训。
9、检测中央空调运行工况及参数实训。
10、PLC高级编程、安装与接线调试实训。
11、利用压力变送器、温度传感器及A/D转换模块，实现中央空调运行参数采集与实时监控实训。
12、组态技术应用：通过组态技术展示中央空调运行动画，实现数据展示、实时监控与组态功能。
13、网络远程控制实训，涵盖网络安装与配置。
