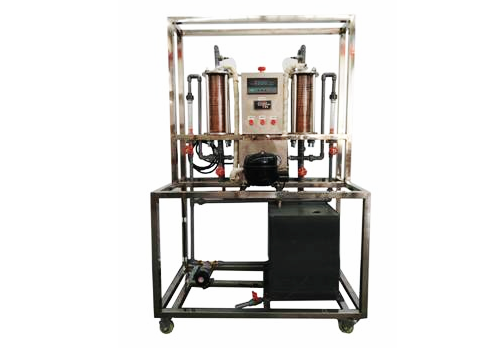

冷热泵循环演示装置

冷热泵循环演示装置

冷热泵循环教学演示装置-功能阐述：

一、教学目的概述：
本装置专为制冷技术、空气调节、食品冷冻及家电等领域的专业教学而设计。其核心部件，如压缩机、蒸发器与冷凝器，均采用透明且耐压的玻璃材质制成外壳，使学员能够直观观察到制冷剂的蒸发与冷凝过程，并通过监测进出水温的变化来评估制冷效果，从而深化理解。

二、核心组件构成：

• 透明耐压玻璃外壳部件：包括压缩机、盘管式蒸发器及盘管式冷凝器，均选用透明材质，便于观察。

• 循环水系统：集成循环水泵、玻璃转子流量计、调节阀组以及PVC材质的冷却水箱，确保水流循环顺畅。

• 测试与监控系统：由8通道万能信号输入液晶显示巡检仪与PT100热电偶构成，提供精确的数据监测。

• 便捷移动设计：配备不锈钢材质的工作台架，底部装有带双刹车功能的轮子，便于移动与定位。

三、详细技术参数：

1. 电源规格：采用单相交流电源，电压为220V±10%，频率为50Hz，整体功率为1000W。

2. 制冷系统构成：全封闭压缩机、冷凝器、节流阀、蒸发器、换向阀及管道等，额定功率为200W，采用R11作为制冷介质，制冷量达到160Kcal/h。

3. 水循环系统参数：由玻璃转子流量计、冷凝器与蒸发器内部的盘管以及冷却水箱等组成，循环水量为3000kg，流量达到3m³/h，扬程9m，流量计读数范围为4-90L/h。

4. 压力表量程：蒸发压力表量程为-0.1至1.6MPa，冷凝压力表量程为-0.1至0.9MPa。

5. 温度监测：采用高精度温度传感器进行测量，并通过高精度万能信号输入巡检仪进行显示，确保数据准确。

6. 装置尺寸与结构：整体尺寸为1400×500×1700mm，采用不锈钢材质的可移动支架，底部配备带刹车功能的轮子，便于灵活移动与固定。
