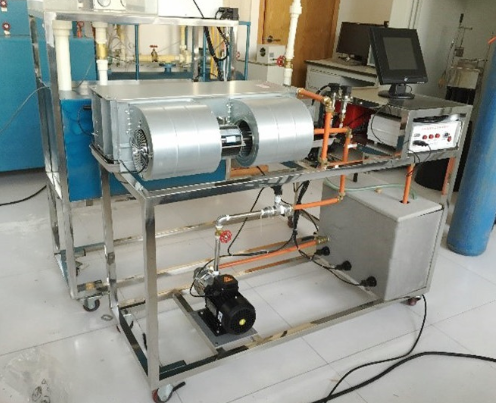

风机盘管热工性能试验装置

风机盘管热工性能试验装置

风机盘管热效率测试系统-专为能源技术与建筑工程领域设计的物理性能测试装置

一、测试范畴

1、盘管冷却水入口与出口温度监测
2、盘管冷却水入口与出口压力测定
3、盘管送风口与回风口空气温度测量
4、盘管送风风速的精确调控与记录
5、系统内水流量的实时监控

二、核心组件及其技术参数

1、风机盘管集成单元：1组

• 额定制冷能力：3800瓦特

• 额定制热能力：6300瓦特

• 循环空气流量：680立方米/小时

• 电源规格：220伏特，50赫兹

• 设备功耗：55瓦特

• 配备风速调节功能，适应多样化测试需求

2、电热加热器组件：3组，每组功率1000瓦特，灵活配置以满足不同加热需求

3、加热水容器：采用2毫米厚度不锈钢材质，耐腐蚀且保温性能优越

4、热水循环泵：变频控制，适应220伏特，50赫兹电源，最大流量4.2升/小时，扬程高达15米，确保水流稳定

5、流量监控传感器：设计承压6.3兆帕，流量监测范围0.1至0.6立方米/小时，精确度高

6、压力监测传感器：2只，全面监控盘管水系统压力变化

7、温度感应元件：采用18B20型号，共4套，确保温度数据的高精度采集

8、智能交互界面：集成MCGS嵌入式组态软件的触摸屏，提供直观的数据展示与强大的数据处理能力，实现实时参数监控

9、实验操作平台：移动式不锈钢结构，尺寸1600×600×800厘米，采用30×30毫米，1.5毫米厚度不锈钢材质，坚固耐用

10、整体装置尺寸：1600×600×1300厘米，紧凑设计，便于实验操作与空间利用
