强迫对流管蔟管外放热系数测试装置

强迫对流管蔟管外放热系数测试装置

强迫对流管簇管外热传递系数测试系统-核心应用：

1、探究流放热现象的实验技术与方法论，深入理解其物理机制，
2、精确测量空气在横掠单管外壁时的平均热传递系数α，为工程应用提供准确数据支持，
3、基于实验数据，构建并验证热传递的准则方程式，以指导实践设计与优化，
4、掌握风速、温度监控及热量计算的基础操作技能，提升实验研究与工程实践能力。

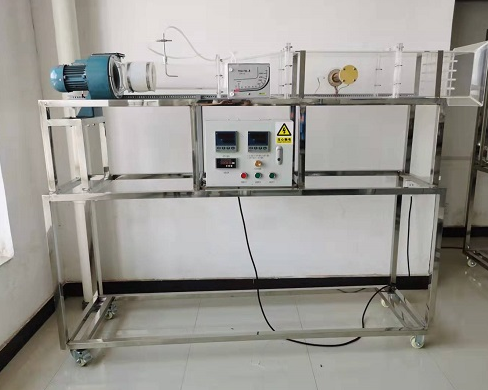

二、核心组件概述：

1、便携式不锈钢结构支撑架，便于实验操作与移动，
2、工业级离心鼓风机，提供稳定气流源，
3、模块化透明风洞（采用有机玻璃材质），便于观察气流状态与调整实验条件，
4、实验专用管及其集成加热装置，模拟真实工况下的热交换过程，
5、集成控制箱，实现实验的自动化与精确控制，
6、高精度温度传感器，实时监测温度变化，
7、多功能智能巡检仪表（8通道），同时记录多点数据，提高实验效率，
8、功率测量仪表，准确计量能耗，
9、电压调节器，灵活调整加热功率，
10、流量校准孔板，确保气流流量的精确测量，
11、倾斜式微压计，用于精确测量管内外压力差，评估流动阻力。

三、关键技术指标概览：

1、离心鼓风机规格：额定电压220V，额定功率85W，标准转速1400rpm，
2、整体装置尺寸：长1600mm × 宽500mm × 高1300mm，适应多种实验环境，
3、电源配置：标准家用电压220V，频率50Hz，易于接入。
