球体法粒状材料导热系数测定实验装置-技术参数与配置详解

一、技术参数细节：

1、装置尺寸：整体外观尺寸为500×1000×500mm，设计紧凑，便于实验操作与空间利用。

2、电力需求：该实验台工作电压为标准的220V，额定功率为220W，确保运行稳定且能耗适中。

3、热源球体规格：热源球体直径精确控制在60mm±0.05mm范围内，加热功率不超过100W，确保实验过程中的温度控制精确且安全。

4、球体结构尺寸：内球体设计有150mm的内直径和200mm的外直径，外恒温球体则具备250mm的内直径和300mm的外直径，这样的双层结构有助于提升实验数据的准确性。

5、温度稳定性：实测发热盘的温度稳定度极高，保持在±0.1℃±1%的范围内，为实验结果的可靠性提供了坚实保障。

6、适用材料：本装置专门用于测量松散颗粒状固体材料的导热系数，适用范围广泛。

7、温度传感技术：采用达拉斯半导体的温度传感器，即单总线数字温度计，在-20℃至300℃的宽广温度范围内，精确度高达±1℃，确保温度测量的准确性。

二、主要用途概述：

本实验装置主要用于精确测量松散颗粒状材料的导热系数，为材料科学研究与工业应用提供关键数据支持。

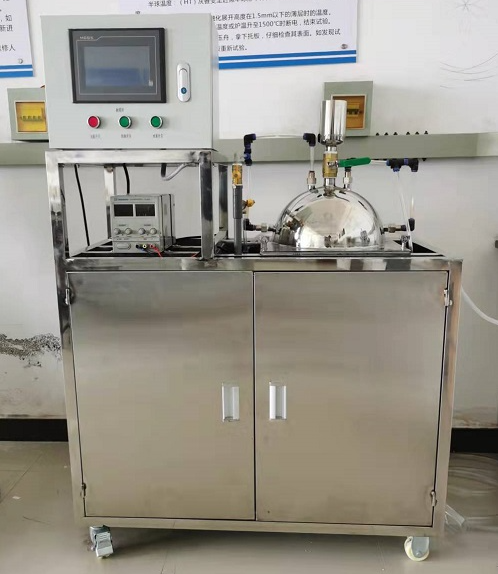

三、核心配置详解：

1、移动式实验平台：采用不锈钢材质打造，结构坚固且便于移动，为实验操作提供稳定且灵活的支撑。

2、球形加热器：设计精密，加热均匀，是实验过程中的关键热源。

3、双层双冷却球体结构：独特的双层设计，结合有效的冷却系统，确保实验过程中温度控制的精确性。

4、自循环冷却水箱：为双层球体提供持续的冷却水源，保持实验环境的稳定。

5、高清液晶显示屏：7寸液晶显示屏，界面友好，操作简便，实时显示实验数据。

6、温度测试系统：先进的温度测试系统，确保温度测量的高精度与稳定性，为实验结果的可靠性提供有力保障。
