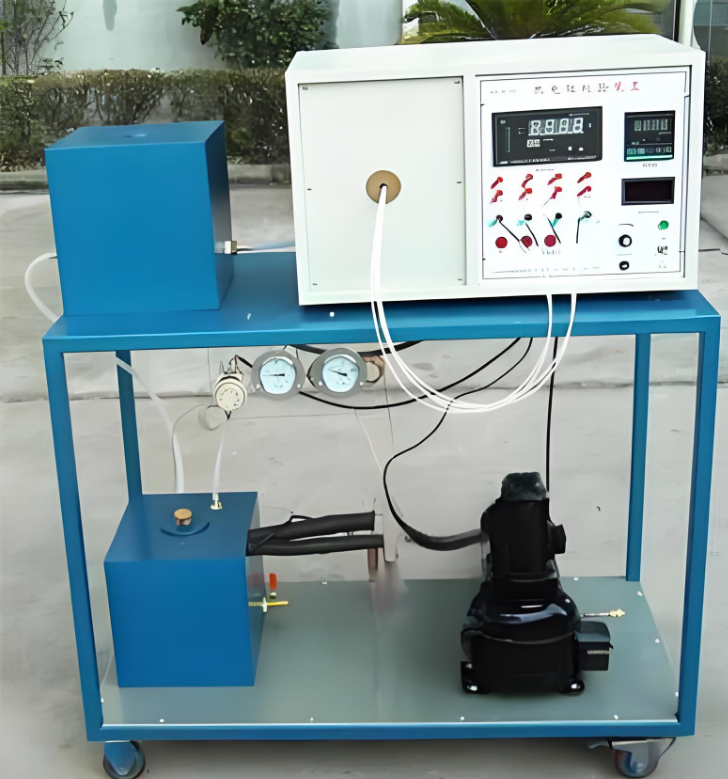

热电阻校验实验装置-专为热工实验教学设计的高精度设备

一、设备概述与用途

本热电阻校验实验装置是专为大专院校热工实验室的实验教学而精心设计的专用设备。它主要用于－10℃至+150℃工作范围内热电阻（包括热点偶）的比较法标定和检验实验。通过此装置，学生可以在实际操作中深入理解热电阻的工作原理及其校验方法。

二、技术性能与特点

1. 高效制冷与加热系统：本装置采用高导热系数的紫铜作为腔体材料，外部包裹高保温绝热材料，确保能量损失最小化。在低温区，配备85瓦半导体制冷和强制水冷却系统，制冷温度最低可达-20℃；在高温区，使用75瓦电加热，加热温度最高可达+200℃。

2. 高精度控温系统：采用高精度PID温度调节器与A级标准热电阻相结合，控温精度可达±0.1℃，确保温度场的恒定与稳定。

3. 信号采集与处理能力：配备万能信号输入8路巡检仪，可轻松采集被校热电阻的信号，同时支持铜-康铜热电偶的校正信号采集，简化操作流程，提高工作效率。

4. 结构设计与安全性：装置体积小巧、重量轻，便于移动与放置。同时，采用不锈钢实验台，坚固耐用，确保实验过程的安全可靠。

三、实验目的与应用

1. 标定热电阻及低温热电偶：通过本装置，学生可以对热电阻及低温热电偶进行精确的标定，了解其性能参数与误差范围。

2. 数字化测试装置构建：本装置可与微机接口相连，构建数字型测试装置，实现数据的自动化采集与处理，提升实验的智能化水平。

四、核心配置与功能

1. 半导体制冷系统：提供稳定的低温环境，确保实验的准确性。

2. 高精度PID温度调节器：实现温度的精确控制，确保实验条件的稳定性。

3. 电阻器与信号采集系统：支持热电阻与热电偶的信号采集与校正，提高实验的精度与效率。

4. 不锈钢实验台：提供稳固的实验平台，确保实验过程的顺利进行。

五、技术规格与环境要求

1. 工作电压与功率：工作电压为220V，总功率为800W，满足实验室的用电需求。

2. 工作温度与环境湿度：工作温度范围为－10℃至40℃，环境湿度不超过90%（在25℃下测量）。

3. 外形尺寸：装置整体尺寸为450×300×500mm，结构紧凑，便于在实验室内布置与使用。

4. 工作环境：要求无强磁场干扰，温度保持在10～35℃之间，相对湿度不超过85%。
