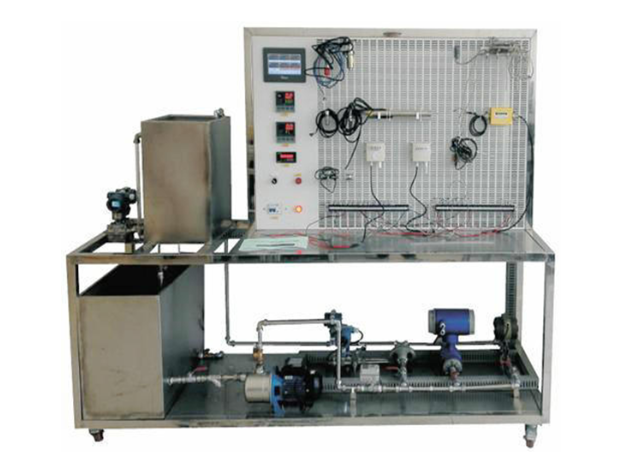

热工测量实验装置

热工测量实验装置

热工参数测量实验系统-深入探索测量原理、误差分析及仪表性能评估的综合性实验平台

一、实验目标概述

本实验系统旨在深入理解测量及误差的基本概念，掌握测量的一般流程及方法，学习测量结果的表示与误差处理方法，同时，重点探讨热工仪表的基本构造与功能。感受元件直接响应被测对象变化，将其转化为易于测量和显示的信号；中间件负责信号的传输、放大或转换，以适应显示元件需求；显示元件则直观展现被测参数的量值与动态变化。

二、实验装置配置详情

1、电源供应：单相交流220V±10%，频率50HZ，确保设备稳定运行。
2、工作环境：温度范围-5℃至+40℃，相对湿度低于85%（25℃时），海拔不超过4000m，保障实验准确性。
3、装置容量：小于3kVA，节能高效。
4、测量参数：涵盖压力、温度、流量、液位等关键热工参数，全面满足实验需求。

三、系统构成及功能介绍

1、实验内容展示：通过产品介绍、零部件展示、装配流程演示及原理解析，系统讲解霍尔位移、霍尔转速、压电、湿敏、气敏、电涡流、磁电、差动电容、差动变压器、金属箔应变、扩散硅压力、光纤位移、光电转速、集成温度、K/E型热电偶、PT100铂电阻等17种传感器的工作原理及应用。

2、零部件直观展示：独立展示传感器各部件，便于观察其结构、材质特性。

3、装配过程演示：采用真实场景，直观展示传感器装配流程，加深理解。

4、装配操作功能：提供快速、慢速装配，视图缩放、旋转等功能，便于学习与操作。

5、原理动态展示：结合位移、振动、转速、环境等实际测量案例，动态展示传感器工作原理及实验结果，增强实践认知。

测量系统由传感器、转换器/变送器、传输通道及显示装置四大环节构成，各环节紧密协作，确保测量精度与效率。

四、实训功能列表

1、传感器认知：深入了解各类传感器的结构、工作原理及应用场景。
2、离心泵特性认识：掌握离心泵的工作原理及性能特点。
3、电动调节阀认知：了解电动调节阀的工作原理及调节特性。
4、智能调节仪使用：学习智能调节仪的操作方法及功能应用。
5、流量积算仪使用：掌握流量积算仪的计量原理及操作方法。
6、无纸记录仪使用：学习无纸记录仪的记录、存储及数据分析功能。
7、涡轮流量计校验：认识涡轮流量计的工作原理并进行校验操作。
8、电磁流量计校验：了解电磁流量计的工作原理并进行校验实践。
9、孔板流量计校验：掌握孔板流量计的工作原理及校验方法。
10、差压变送器使用：学习差压变送器的测量原理及操作技巧。
11、扩散硅压力传感器操作：了解扩散硅压力传感器的工作原理并进行操作实践。
12、扩散硅液位传感器校验：认识扩散硅液位传感器的工作原理并进行校验。
13、电容式液位传感器校验：掌握电容式液位传感器的工作原理及校验流程。
14、差压液位传感器校验：学习差压液位传感器的测量原理及校验方法。
15、Pt100铂热电阻认知：了解Pt100铂热电阻的工作原理及测温特性。
16、平衡电桥原理认识：掌握平衡电桥的工作原理及其在测量中的应用。
17、T型热电偶认知：学习T型热电偶的测温原理及特性。
18、半导体热敏电阻认识：了解半导体热敏电阻的温度响应特性。
19、传感器零点与迁移认知：掌握传感器零点调整与迁移的原理及方法。
