强迫对流综合试件放热系数测试装置的实验目的与优化方案：

一、实验目的细化与拓展：

1. 精确测定强迫对流下单管的管外放热系数：旨在通过精密的测试装置，准确测量并分析单管在强迫对流条件下的热传递性能。

2. 探究管簇结构对管外放热系数的影响：通过对比测试，分析不同排列方式（如叉排、顺排）的管簇在强迫对流条件下的放热性能差异。

3. 评估强迫对流对平板及旋转圆柱体放热系数的影响：利用特定的试件设计，测试空气横掠平板及旋转圆柱时的热传递效率，为相关领域的热设计提供依据。

4. 研究气水换热器在强迫对流条件下的换热性能：通过模拟实际工况，测试气水换热器的换热系数，为换热器的优化设计和性能评估提供数据支持。

二、主要配置与升级说明：

1. 高效离心风机与自动调节风门：采用高性能离心风机，确保风量稳定且可调节，配合自动调节风门，实现精确的风量控制。

2. 透明有机玻璃风洞与可拆卸实验段：风洞采用透明有机玻璃材质，便于观察实验现象；实验段可拆卸更换，满足多种试件的测试需求。

3. 紫铜材质试件与电加热系统：试件采用紫铜材质，导热性能好；电加热系统提供稳定的热源，确保实验结果的准确性。

4. 高精度测量仪器与控制系统：配置毕托管流量计、差压传感器、热电阻测温等高精度测量仪器，以及智能温度控制仪表和PID调压模块电路，实现实验参数的精确测量和控制。

5. 升级后的数据记录与显示系统：增加带标准信号的万能信号输入巡检仪，实时记录并显示温度、阻力、流速等实验参数；采用变频器调节风量，提高风量控制的精度和灵活性；增加带标准信号的数显电流表电压表，便于实验数据的记录和分析。

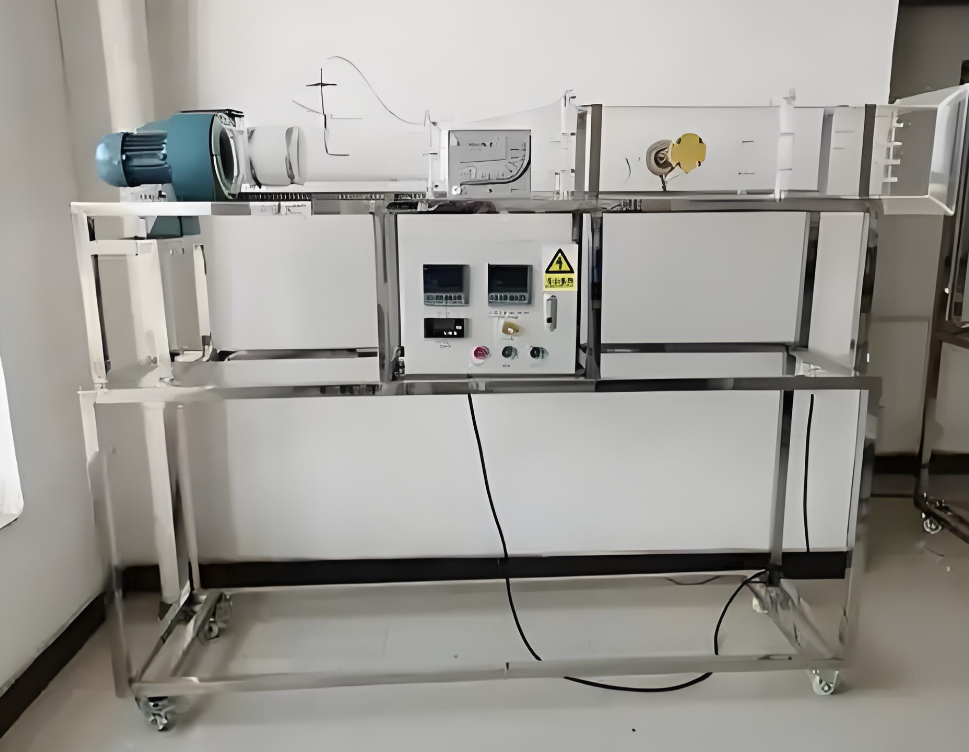

6. 不锈钢可移动支架与双刹车轮：装置外形为不锈钢可移动支架，结构稳固且便于移动；双刹车轮设计，确保装置在移动过程中的稳定性和安全性。

三、技术参数与升级亮点：

1. 输入电源稳定可靠：单相AC220V±10% 50Hz，功率5.0KW，确保实验设备的稳定运行。

2. 离心风机性能卓越：风量1000 m3/h，风压1000 Pa，功率370W，提供强大的风力支持。

3. 试件设计合理：旋转圆柱试件和紫铜平板试件规格适中，加热功率可调，满足多种实验需求；气水换热器试件设计巧妙，通过水来加热气体，实现热量的有效传递。

4. 测量系统高精度：温度测量系统配置智能温度控制仪表和高精度PID调压模块电路，确保测量结果的准确性和稳定性。

5. 数据记录与分析便捷：升级后的数据记录与显示系统，实现实验数据的实时记录、显示和分析，提高实验效率和准确性。
