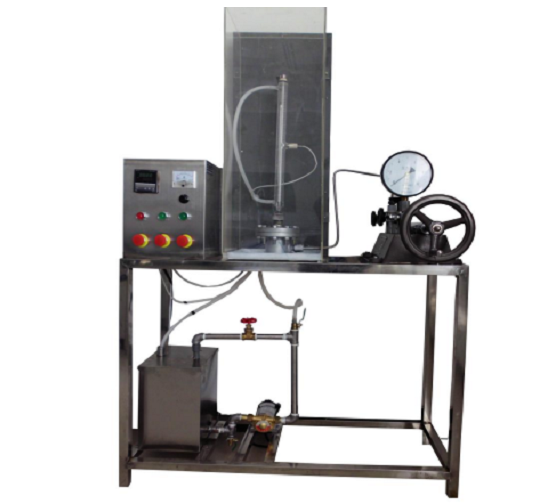

CO2临界状态观测实验台

CO2临界状态观测实验台

一、CO₂临界状态观测实验平台-实验宗旨：

1、探究并确定二氧化碳的压力-体积-温度（P-V-T）之间的关联性。
2、直观观测二氧化碳的临界现象，并精确测定其临界参数，包括压力、体积和温度（PVT）。
3、测量并记录在不同压力条件下，二氧化碳饱和蒸汽与饱和液体的比热容数据。
4、建立并验证二氧化碳饱和温度与其饱和压力之间的对应关系模型。

二、核心配置组件：

1、经过精密加工的电镀主体结构，配以玻璃阻容器管和玻璃水套，确保实验环境的稳定性和透明度。
2、YGY-600型精密压力校验仪，其测量范围覆盖1至60MPa，为实验提供准确的压力数据。
3、恒温水浴系统，具备PID调节控温功能，温度显示分辨率高达0.1℃，确保实验温度的精确控制。
4、高精度PID调压模块电路，为实验提供稳定的电压输出。
5、500mm长的节能灯及有机玻璃保护罩，为实验提供充足的照明同时确保操作安全。
6、坚固的不锈钢实验台，为整个实验装置提供稳定的支撑。

三、技术规格与性能参数：

1、电源输入要求：单相AC220V±10%，频率为50Hz，整机功率为2.0KW。
2、实验所需的水银试剂需用户自行准备，以满足实验需求。
3、压力校验仪的校验范围达到0-60MPa，其中0-10MPa的测量范围采用0.4级精密压力表，确保测量精度。
4、高压容器采用45号钢加工焊接而成，表面经过镀铬处理以提高耐腐蚀性；高压玻璃管厚度为3mm，能够承受高达9MPa的压力。
5、恒温水箱采用304不锈钢材质，容积为30L，内置1500W的加热棒和铜-康铜热电偶，确保水温的精确控制。
6、循环水泵为恒温水循环提供动力，交流220V供电，扬程为2.4m，电机功率为40W。
7、温度测量系统配备智能温度控制仪表，采用PID调节控温技术，精度达到±0.2℃，确保实验温度的准确测量。
8、实验平台的外形尺寸为1200×500×1700mm，采用不锈钢可移动支架设计，配备双刹车轮，便于移动和固定。
