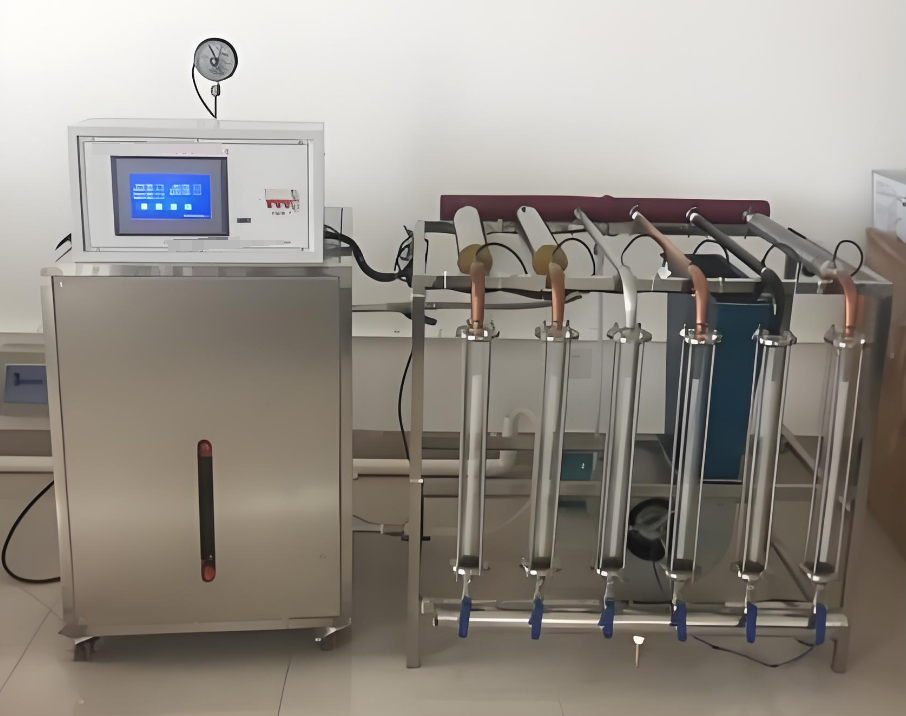

综合传热性能实验台

综合传热性能实验台

综合热传导性能实验平台-实验宗旨：

1、探究并对比在自由对流与强迫对流条件下，具有相同直径的紫铜管道（包括铜裸管、涂黑管、翅片管、玻璃丝棉保温管、锯末保温管以及镀铬管等多种形式）对传热系数K值的具体影响。

2、深入理解综合热传导性能实验平台的构造特性，以及影响传热系数K的多种因素。

二、核心组件概览：

1、紫铜热传导管道系列：涵盖铜裸管、经过涂黑处理的管道、翅片管、玻璃丝棉保温管道、锯末保温管道以及镀铬管道，每种类型均为一组，以供实验对比。

2、调节阀组件：用于精确调控实验过程中的流体流量与压力。

3、蒸汽供应装置：用于产生实验所需的蒸汽。

4、热风幕设备：提供强迫对流条件，以研究其对传热效率的影响。

5、安全控制系统：包含压力控制器及温度保护装置，确保实验过程的安全进行。

6、实验操作平台与控制面板：采用不锈钢材质构建的实验台架，配备有易于操作的控制屏幕，便于实验的顺利进行与数据的准确记录。

三、技术规格与参数：

1、电力需求：三相AC380V±10%，频率为50Hz，总功率不超过8.0KW。

2、实验用铜管规格：直径为Φ20mm，长度为500mm，确保实验条件的一致性。

3、凝结水收集装置：采用硬质透明玻璃材质，尺寸为Φ40×450mm，便于观察与测量。

4、热风幕设备性能：风量达到2000m3/h，功率为370W，提供稳定的强迫对流环境。

5、加热系统能力：电加热总功率不超过8.0KW，蒸汽控制压力表量程为0-0.4MPa，满足实验所需的加热与蒸汽供应。

6、安全保护机制：蒸汽发生器上装备有安全阀、压力表继电器以及温度控制器，确保实验过程的安全可靠。

7、整体尺寸与移动性：外形尺寸为1800×800×1200mm，采用不锈钢材质的可移动支架，并配备双刹车轮，便于在不同实验场所间的灵活移动与固定。
