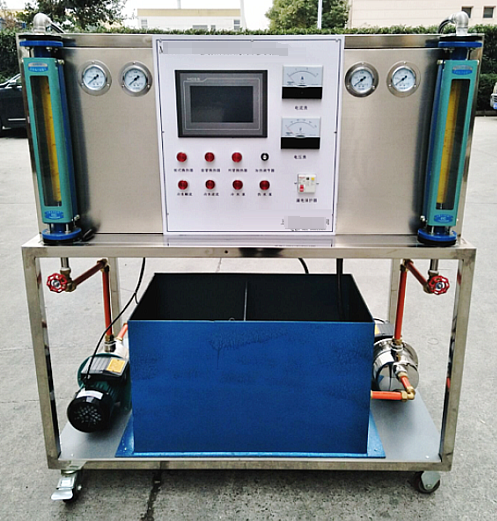

换热器性能综合测试实验装置

换热器性能综合测试实验装置

换热器性能综合测试实验系统-旨在深入理解与测试换热器效能

一、实验目的与应用：

1、此系统旨在帮助用户熟悉并掌握换热器性能的多种测试手段，以及探究影响其效能的关键因素。
2、用户将通过实践学习间壁式换热器传热系数的精确测定方法。
3、系统提供了套管式、板式以及列管式三种不同类型的换热器，使用户能够直观了解它们的结构特征及其性能差异。
4、通过对比顺流与逆流两种流动方式下的换热器表现，用户能够更深刻地理解它们之间在换热能力上的区别。
5、此外，该系统还帮助用户熟悉流体流速、流量、压力、温度等关键参数的精确测量技术。

二、核心技术参数概览：

1、系统可在常温、常压环境下稳定运行，确保实验结果的可靠性。
2、电源电压为标准的AC220V，确保设备的安全与高效运行。
3、配备不锈钢水泵，功率为370W，流量达到2.5平方米/小时，扬程高达35米，满足实验中的水流需求。
4、实验台集成了列管式、套管式以及板式三种换热器，每种换热器均通过电磁阀与冷、热流体实现接通与断开的灵活控制，便于进行独立的实验操作。特别地，套管式换热器还配备了四只电磁阀，实现了冷流体连接管路的顺流与逆流切换功能。
5、测温系统采用高精度的数字信号传感器，误差范围控制在±0.5℃以内，确保温度测量的准确性。
6、系统内置嵌入式一体化触摸屏，并搭载MCGS嵌入式组态软件，提供强大的图像显示与数据处理能力，方便用户进行实验操作与数据分析。
7、实验台整体尺寸为1200×650×1500mm，结构紧凑且便于操作。
8、实验台主体采用不锈钢材质制造，具有优良的耐腐蚀性和耐用性。

三、换热器性能综合测试实验装置-与附件的组成：
