空气热湿处理试验台

空气热湿处理试验台

一、空气热湿调控试验台-运行条件概述：

1、操作环境温度：维持常温状态，确保实验环境的稳定性。
2、电力供应要求：三相四线制电源，电压波动范围在380V±10%，频率为标准的50Hz。
3、额定功率配置：整机功率设计为3KW，以满足实验过程中的能耗需求。

二、空气热湿调控试验台-功能详解：

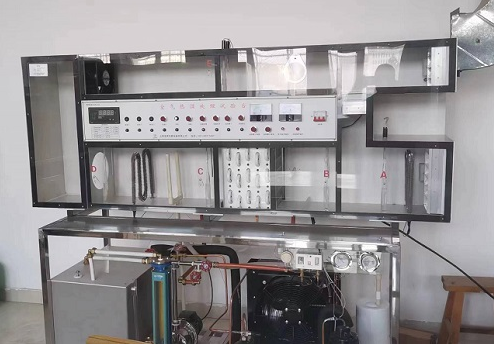

本试验台专为《空气调节》课程的实验教学而设计，能够模拟四季变换中的室内外环境，并实现对空气的各种处理与调节。它不仅能够进行集中式空调系统的不同循环形式下的空气调节实验，还能够进行变风量运行调节实验以及制冷系统的参数测定与调节实验。透明的风管设计，使得实验者能够直观地观察和测试实验过程中的各项参数。试验台由空气循环系统、加湿器、一次及二次加热器、冷却器及其冷水机组和一系列测试仪表组成，可实现对空气的加热、冷却、加湿和除湿处理。通过调节风雪阀门，可实现直流式、封闭式（再循环式）和一次回风式三种不同的循环形式和空气处理过程。在实验过程中，可测量空气的温度、湿度和流量，测定加温器、加热器的输入电功率，从而计算各空气处理过程中的热量和湿量得失，并进行热、湿平衡的分析。

三、关键技术参数一览：

1、整体尺寸：200×80×170厘米，提供充足的实验操作空间。
2、压缩机配置：采用日立1.5P压缩机，制冷剂选用R22。
3、蒸发与换热面积：蒸发器与换热器面积均为12平方米，确保高效的热交换。
4、蒸发器水箱规格：65×40×45厘米³，满足实验中的水量需求。
5、风机性能：风量达到2000立方米/小时，提供强大的空气循环能力。
6、水流量计量：水流量计的范围为40-400升/小时，精确控制水量。
7、风速测量：配备风速仪，用于测量风管内的风速。

四、设备与附件的详细构成：

1、空气循环风机：1套，实现实验室内空气的循环流动。
2、表面冷却器：1台，用于对空气进行冷却处理。
3、冷凝装置：1套，将制冷剂从气态转化为液态。
4、制冷压缩机：1台，提供制冷系统的动力源。
5、储液容器：1套，储存液态制冷剂。
6、超声波加湿系统：1套，增加空气中的湿度。
7、流量计量仪表：1台，用于测量流体的流量。
8、固态电压调节器：1个，稳定电压输出。
9、电位调节器：1个，用于精确调节电压。
10、风门及电机组件：3套，控制空气流动的方向和速度。
11、干式加热器：2套，对空气进行加热处理。
12、高低压控制系统：1套，保护制冷系统免受压力异常的影响。
13、压力表：高压表和低压表各1只，实时监测制冷系统的压力。
14、喷雾头：1只，用于加湿或冷却过程中的喷雾。
15、巡检仪表：16路巡检仪1只，监控多个参数的变化。
16、水泵设备：1台，为实验提供稳定的水流。
17、储水容器：1只，储存实验所需的水。
18、电压与电流测量仪表：电压表和电流表各1只，监测电力供应情况。
19、温度控制器：1只，精确控制实验温度。
20、电气安全装置：三相四线漏电保护开关1只，确保实验安全。
21、板材组件：包括塑料板、有机板和保温板若干，用于实验台的搭建和保温。
22、阀门组件：铜管手阀2只、膨胀阀1只、加液阀1只和铜闸阀3只，控制流体的流动。
23、管道及配件：铝塑管和ABS管及其配件若干，连接各实验设备。
24、移动式支撑架构：1套，便于实验台的移动和定位。
