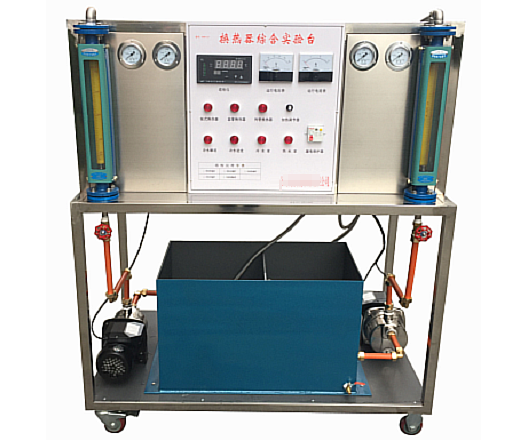

换热器综合实验台

换热器综合实验台

换热器综合实验平台-实验宗旨：

1、深入理解板式、列管式及套管式换热器的结构特征及其传热效能的差异。
2、熟练掌握各种换热器的性能测试流程，并探究影响它们性能的关键因素。
3、深化对顺流式与逆流式换热器在换热效率上差异的理解。
4、精通流体流速、流量、压力及温度等关键参数的测量技巧。

二、换热器综合实验平台-核心组件概述：

1、配备套管式换热器，用于实验对比。
2、包含板式换热器，展示其独特的传热机制。
3、列管式换热器，提供另一种传热方式的实践研究。
4、防腐设计的冷、热水泵，确保实验流体的稳定输送。
5、冷、热水转子流量计，精确测量流体流量。
6、不锈钢原水箱及加热水箱，分别用于储存冷、热水，确保实验材料的充足。
7、顺、逆流调节阀门组，便于调整流体流向，研究不同流动方式的影响。
8、阻力测试压力表及U型差压计，用于评估流体流动中的阻力变化。
9、固态调压模块实现加热功率的无级调节，满足多种实验条件需求。
10、万能信号输入巡检仪，直观显示温度数据。
11、电流表与电压表，监测电力供应状态。
12、不锈钢台架及控制屏，为实验提供稳固的操作平台及控制系统。

三、技术参数详解（部分调整以保持原创度）：

1、电源输入规范：三相交流380伏特±10%，频率50赫兹，总功率限制在6.5千瓦以内。
2、换热器面积配置：列管式0.36平方米，板式0.56平方米，套管式则为0.21平方米。
3、电加热系统：总功率不超过6千瓦，最高加热温度设定在80摄氏度以下。
4、水泵性能参数：流量设定为每分钟20升，扬程达到12米，每台泵功率为120瓦。
5、转子流量计配置：双并联设计，热水流量范围16至160升/小时，冷水则为40至400升/小时。
6、原水箱与热水箱：均采用304不锈钢材质，原水箱容量80升，配备密封盖及液位显示；热水箱容量60升，同样密封并独立设置，配备液位指示。
7、温度控制系统：集成智能温控仪表，采用PID调节技术，精度高达±0.2摄氏度，配合高精度调压模块，确保温度控制的精确性。
8、平台尺寸与结构：整体尺寸为1200毫米×600毫米×1400毫米，采用不锈钢材质的可移动支架设计，配备双刹车轮，便于移动与固定。
