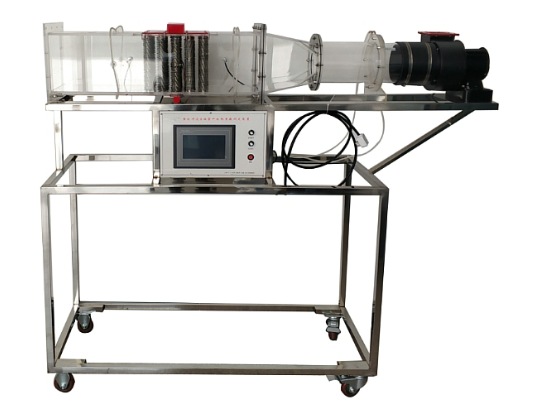

强迫对流管蔟管外放热系数测试实训装置

强迫对流管蔟管外放热系数测试实训装置

强迫对流管簇管外散热系数测试实训系统（数据自动采集型）概述：

一、核心应用目标：

1. 深入理解并掌握以流放热现象的实验研究方法与技巧。

2. 精确测量空气在横向掠过管簇表面时的平均散热系数。

3. 对实验所得数据进行系统整理，进一步推导并构建出相应的准则方程式。

二、关键组件构成：

1. 便捷式不锈钢支撑架构，便于移动与固定。

2. 高性能引风机，确保空气流动稳定且可控。

3. 组合式设计的有机玻璃风洞，便于观察并研究空气流动状态。

4. 翅片加热管，作为主要的热源，提供稳定的热能输出。

5. 翅片管簇结构，模拟实际散热场景，提高测试的准确性。

6. 高精度温度传感器，实时监测并记录关键位置的温度数据。

7. 数据自动采集模块，实现数据的实时收集与存储。

8. 孔板装置，用于调节并测量空气流量。

9. 微压传感器，精确测量风洞内空气的压力变化。

10. 直观易用的触摸屏操作界面，提供便捷的操作与数据显示功能。

三、主要技术参数详解：

1. 离心风机规格：额定电压220V，额定功率330W，稳定转速2800转/分。

2. 设备整体尺寸：长2000mm，宽500mm，高1500mm，便于适应不同实验环境。

3. 工作电源要求：标准电压220V，总功率2KW，确保设备稳定运行。

4. 加热管配置：采用4组石英加热管，每组功率500W，提供稳定且均匀的热源。

5. 温度监测点：触摸屏实时显示进风温度、出风温度、翅管1至翅管4的温度以及室内温度，全面覆盖关键区域。

6. 测温系统性能：采用高精度数字信号传感器，测量误差控制在±0.5℃以内，确保数据的准确性。

7. 触摸屏特性：嵌入式一体化设计，搭载MCGS组态软件，具备丰富的图像显示与数据处理功能，提升实验效率与准确性。
