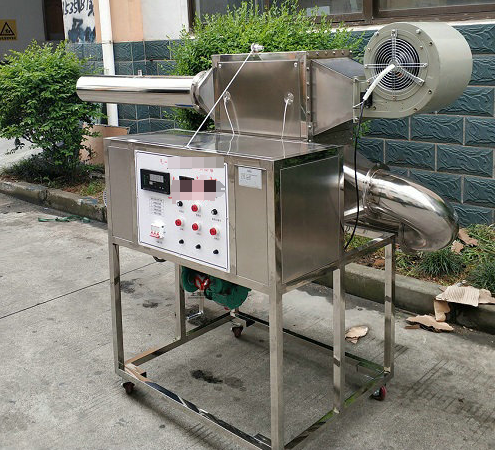

热管换热器实训装置

热管换热器实训装置

一、概述：
热管构造主要包括三部分：管壳、外部的扩展受热面（也称作散热器）以及端盖。在其构造的下部，是一个高效的换热管系统，而上部则是由内部维持真空状态的散热器壳体构成的重力热管系统。其运作机制简述如下：当热水流经换热管时，热能会被传递到液体工质中，该液体工质在极低的热阻条件下迅速蒸发，并扩散至散热器的上部。整个散热器因此达到高温状态，并对外释放热量。在此过程中，气体工质在散热的同时会冷凝回液体状态，并凭借自身重力流回壳体底部，以继续下一个相变传热循环。热管的传热机制赋予其以下显著特性：

1. 出色的传热性能：热管通过巧妙地结合热阻较小的沸腾与凝结两种相变过程，使其导热系数远超紫铜，甚至可达其数千倍。

2. 卓越的等温性能：热管内部的气体保持饱和状态，从蒸发段流向冷凝段时的压力差微乎其微，因此热管展现出极佳的等温性。

3. 结构简洁且无需动力部件：热管无需输送泵及密封润滑部件，设计简单，无运动部件，因此运行时无噪音。

二、实验宗旨：

1. 探究翅片管式热管换热器的换热量与其热端介质温度之间的关联性。

2. 研究热管倾斜角度对热管工作效能的潜在影响。

三、核心配置概览：

• 翅片管式热管换热器

• 加热段循环加热风道

• 被加热段加热风道

• 低噪音鼓风机

• 风机

• 笛形管流量计搭配差压传感器

• 加热系统由固体调压模块实现无级调节

• 信号输入巡检仪，用于显示温度、压差

• 电流表与电压表

• 不锈钢台架与控制屏等

四、关键技术参数列表：

1. 低噪音离心风机详情：型号CF-11，功率1.1KW，转速高达2800转/分。

2. 流量范围：1900-2500，全压区间：959-1200。

3. 工作电压要求：380V±10%，总功率3.5KW。

4. 设备外形规格：长1500mm，宽500mm，高1700mm。

5. 适用工作环境：温度范围-10℃至+40℃。

6. 环境湿度限制：相对湿度需低于85%（在25℃条件下）。
